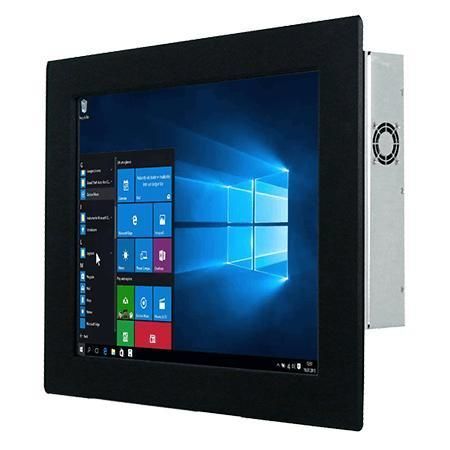

Panel PC à écran tactile résistif R15IF7T-PMC3

LCD15"Intel® Core™ i7-9700TE

Présentation
Le Winmate R15IF7T-PMC3 est un Panel PC industriel de 15" à montage sur panneau, reposant sur les processeurs Intel® Core™ de 9e génération (Coffee Lake Refresh). Conçu pour le contrôle machine, l'automatisation industrielle et les IHM opérateur, il offre des options CPU, mémoire et stockage configurables, de nombreuses E/S et des possibilités de montage arrière ou VESA.

Principales caractéristiques

• Écran 15.0" avec résolution 1024 x 768
• Processeurs Intel® Core™ i3/i5/i7 (9e génération)
• Stockage flexible : M.2 NVMe/SATA + 2 x SATA III pour 2.5" SSD/HDD
• Multiples E/S : 2 ports série et 4 x USB 3.2 Gen1 Type-A
• Alimentation 12 V DC (connecteur DIN4)
• DisplayPort jusqu'à 4096 x 2304 @ 60 Hz ; HDMI en option

Affichage

• Taille : 15.0 pouces
• Résolution : 1024 x 768
• Luminosité : 300 nits
• Contraste : 2000:1
• Angles de vue : 88/88/88/88
• Zone active : 304.1 x 228.1 mm
• Tactile/Verre : écran résistif optionnel ; verre de protection optionnel

Spécifications système

• Processeur : i7-9700TE (par défaut), options i5-9500TE ou i3-9100TE
• Chipset : Intel® Q370
• Mémoire : 2 x non-ECC SO-DIMM, jusqu'à 64 GB
• Stockage : SSD 128 GB par défaut ; options 256/512 GB/1 TB/2 TB ; emplacement M.2 2280 M-Key
• Ethernet : 2 x Intel® Gigabit Ethernet (RJ45)
• Sécurité : TPM 2.0
• OS : Windows 10 IoT Enterprise 64-bit optionnel ; Linux disponible
• WLAN/Bluetooth : option via M.2 2230 E-Key

Mécanique

• Dimensions : 400 x 320 x 70 mm
• Découpe : 359 x 273 mm (parfois 360 x 273 mm indiqué)
• Poids : env. 4.2 kg
• Montage : montage sur panneau par défaut ; VESA en option
• Boîtier : métal
• Refroidissement : ventilation par ventilateur

Environnement

• Humidité de fonctionnement : 10% à 90% HR, non condensant
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

E/S

• USB : 4 x USB 3.2 Gen1 Type-A
• Série : 1 x RS232/422/485 (configurable, défaut RS232) + 1 x RS232
• LAN : 2 x Gigabit RJ45
• Vidéo : 1 x DisplayPort 1.2 (par défaut) ; 1 x HDMI 1.4 (optionnel)
• Audio : Mic in, Line out, 2 x haut-parleurs
• Extension : M.2 2280/2242 M-Key, M.2 2230 E-Key, PCIe 3.0 x16 optionnel
• Indicateurs : LED power et storage
• Contrôle luminosité : potentiomètre
• Alimentation : 12 V DC DIN4

Contrôles

• 1 x bouton Power
• 1 x bouton Reset

Accessoires

• Adaptateur 100~240 V AC vers DC
• Cordon d'alimentation
• Vis VESA et clips de montage
• CD pilote & manuel (ou téléchargements équivalents)

Certifications

• CE
• FCC

Caractéristiques techniques

• Modèle : R15IF7T-PMC3
• Affichage : 15.0" / 1024 x 768 / 300 nits
• CPU : i7-9700TE / i5-9500TE / i3-9100TE
• Mémoire : jusqu'à 64 GB (2 x SO-DIMM)
• Stockage : M.2 NVMe/SATA + 2 x SATA III (2.5")
• LAN : 2 x Gigabit
• Ports : 4 x USB3.2 Gen1 Type-A, ports série, DP1.2, HDMI opt.
• Alimentation : 12 V DC (DIN4)
• Dimensions/Poids : 400 x 320 x 70 mm / env. 4.2 kg
• Température fonctionnement : 0°C–50°C ; Humidité : 10%–90% RH
