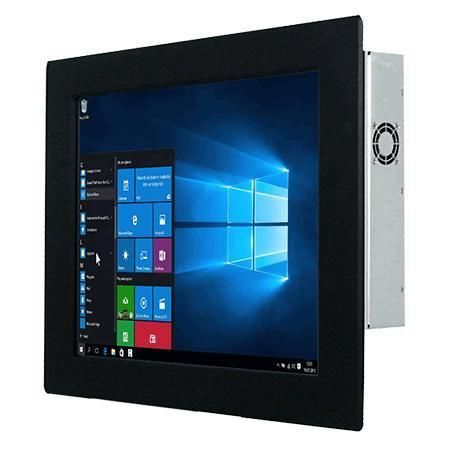

Panel PC à écran tactile résistif R15IAD7T-PMC3

LCD15"Intel® Core™ i9-12900TE

Résumé
Le Winmate R15IAD7T-PMC3 est un PC industriel 15 pouces monté sur panneau, basé sur les processeurs Intel® Core™ de 12e/14e génération (Alder Lake / Raptor Lake). Conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur, il offre des options d'E/S étendues et des solutions de montage flexibles.

Points clés

• Écran 15 pouces 1024 x 768, tactile résistif optionnel ou verre de protection
• Processeurs Intel® Core™ i3/i5/i7/i9 (séries T/TE) en options
• 2 x SO-DIMM DDR5 4800 MHz, jusqu'à 64 Go
• Ethernet double 2,5 Gbit intégré et 4 x USB 3.2 Gen2x1
• DP1.4a (par défaut) et HDMI 2.0b en option; ports série et audio configurables
• Entrée 12 V DC (Din4), boîtier métallique, refroidissement par ventilateur

Présentation

• Adapté à l'intégration industrielle: destiné aux tableaux de commande, postes IHM et applications embarquées nécessitant disponibilité continue.
• Options de surface flexibles: écran résistif ou verre de protection (options) selon les besoins opérateurs et environnementaux.
• Conception orientée faibles consommations et dissipation thermique pour un fonctionnement prolongé en production.
• Montage polyvalent: montage sur panneau par défaut, VESA et autres clips en option.

Certifications

• CE
• FCC

Affichage

• Taille : 15,0 pouces
• Résolution : 1024 x 768
• Tactile / Verre : écran résistif (option) ou verre de protection sans tactile (option)
• Luminosité : 300 nits
• Contraste : 2000:1
• Zone active : 304,1 x 228,1 mm ; angles de vue 88/88/88/88

Système

• Processeur : Intel® Core™ i3-12100TE par défaut; options i5-12500TE, i7-12700TE, i9-12900TE et variantes 14e gén. T-series
• Chipset : Intel® R680E
• Mémoire : 2 x SO-DIMM non-ECC DDR5 4800 MHz, jusqu'à 64 Go
• Stockage : SSD 128 Go par défaut; options 256/512 Go/1/2/4 To; 2 x SATA III pour 2,5" (option, RAID)
• Sécurité : TPM 2.0
• Systèmes : Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04 (Wake on Touch non pris en charge sous Ubuntu)

Mécanique

• Dimensions : 400 x 320 x 79 mm ; découpe : 359 x 273 mm
• Poids : 4,2 kg
• Montage : montage sur panneau (par défaut); VESA et autres clips en option
• Boîtier : métal; refroidissement par ventilateur

Environnement

• Humidité de fonctionnement : 10% à 90% HR non condensante
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

E/S et extension

• USB : 4 x USB 3.2 Gen2x1 (Type-A, 10 Gbps)
• Série : 1 x RS232/422/485 (configurable, défaut RS232) + 1 x RS232
• LAN : 2 x 2,5 Gbit RJ45
• Vidéo : 1 x DP1.4a (DP++), jusqu'à 4096 x 2160 @60Hz ; HDMI 2.0b optionnel
• Audio : Mic-in, Line-out
• Expansion : 1 x M.2 2280 M-Key (NVMe) ; 1 x M.2 2230 E-Key (Wi‑Fi)
• Alimentation : 1 x 12 V DC (Din4)

Contrôle et accessoires

• Boutons : Power et Reset
• Accessoires : adaptateur 100~240 V AC vers DC, cordon d'alimentation, vis VESA, clips de montage (selon configuration)

Modèle / Marque

• Modèle : R15IAD7T-PMC3
• Marque : Winmate
