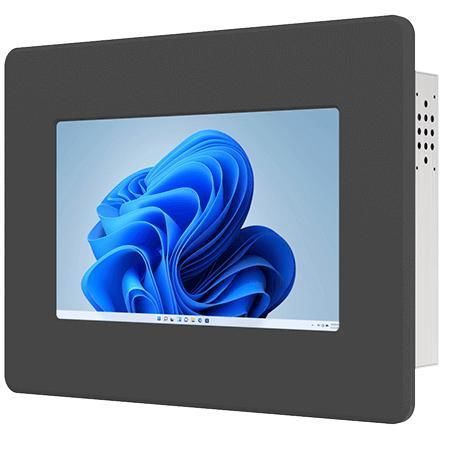

Panel PC à écran tactile résistif W07IAN3S-PMT1

TFT LCD7"Intel® Processor N100

Présentation
Winmate W07IAN3S-PMT1 est un Panel PC industriel 7 pouces à montage sur panneau, équipé des processeurs Intel® Alder Lake‑N (N100 par défaut, N150 en option). Conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur, il offre une intégration robuste, une connectivité étendue et une disponibilité produit adaptée aux environnements industriels.

Points forts

• Écran TFT SVGA 7" (1024 x 600)
• Intel® Alder Lake‑N N100 (par défaut) / N150 (optionnel)
• 1 x SO‑DIMM DDR5‑4800, jusqu'à 16 Go
• 2 x Ethernet 2.5 Gigabit
• I/O moderne : HDMI optionnel, USB 3.2 Type‑C (DP‑Alt), USB 3.2 Gen2 Type‑A, USB 2.0
• Montage sur panneau (par défaut) ou VESA (option)
• Boîtier métallique, conception fanless

Résumé fonctionnel
Le W07IAN3S-PMT1 propose un affichage industriel lisible via un écran SVGA 7" et un jeu d'entrées/sorties complet pour l'intégration (USB multiples, HDMI optionnel, ports série, double LAN 2.5GbE). Il intègre TPM 2.0, un emplacement M.2 E‑Key pour extension sans fil et plusieurs options de mémoire, stockage et système d'exploitation adaptées aux applications embarquées.

Certifications
CE, FCC

Détails produit supplémentaires

• Affichage : 7.0 inches, 1024 x 600, luminosité 320 nits, contraste 1000:1, angles 75/75/75/70, zone active 153.6 x 90 mm
• Touch / Verre : écran résistif (option) ou verre de protection sans fonction tactile (option)
• Processeur : Intel® N100 6M Cache jusqu'à 3,40 GHz (par défaut); Intel® N150 6M Cache jusqu'à 3,60 GHz (optionnel)
• Mémoire : 4GB par défaut; options 8GB, 16GB (SO‑DIMM DDR5‑4800)
• Stockage : 128GB SSD par défaut; options 256GB / 512GB / 1TB / 2TB / 4TB; 1 x SATA III pour 2.5" SSD/HDD jusqu'à 2TB (si NVMe absent)
• Ethernet : 2 x Intel® 2.5 Gigabit Ethernet
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Ubuntu 24.04 (optionnel)
• WLAN / BT : optionnel via slot M.2 2230 E‑Key

Mécanique

• Dimensions : 218 x 164.6 x 55.3 mm
• Découpe : 192 x 133 mm
• Poids : 1.5 kg
• Fixation : montage sur panneau (par défaut); VESA (optionnel)
• Boîtier : métal
• Refroidissement : conception sans ventilateur

Environnement

• Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C

E/S & interfaces

• USB : 2 x USB 3.2 Gen1 Type‑A; 1 x USB 3.2 Gen2 Type‑C (support DP Alt Mode); ports USB 2.0 complémentaires selon configuration
• Série : 1 x RS232/422/485 (configurable, défaut RS232) et 1 x RS232
• LAN : 2 x 2.5 Giga LAN RJ45
• Vidéo : 1 x HDMI 2.0b (optionnel)
• Audio : 2 x haut‑parleurs
• Extension : 1 x M.2 2230 E‑Key (module Wi‑Fi)
• Indicateurs : 1 x LED alimentation; 1 x LED stockage
• Alimentation : 1 x 12V DC, prise 2.5φ

Contrôles & accessoires

• Commandes : 1 x bouton Power; 1 x bouton Reset
• Accessoires fournis : adaptateur 100~240V AC → 12V DC, câble d'alimentation, vis VESA, clips de montage

Spécifications

• Modèle : W07IAN3S-PMT1
• Marque : Winmate
• Taille d'écran : 7.0 inches
• Résolution : 1024 x 600 (SVGA)
• Luminosité : 320 nits
• Contraste : 1000:1
• Angles : 75/75/75/70
• Zone active : 153.6 x 90 mm
• Tactile : résistif (option) / verre protection (option)
• Processeur : Intel® N100 / Intel® N150 (option)
• Mémoire : SO‑DIMM DDR5‑4800, 4GB par défaut, jusqu'à 16GB
• Stockage : 128GB SSD par défaut, options jusqu'à 4TB
• Ethernet : double 2.5GbE
• TPM : TPM 2.0
• Dimensions : 218 x 164.6 x 55.3 mm
• Poids : 1.5 kg
• Certifications : CE, FCC
