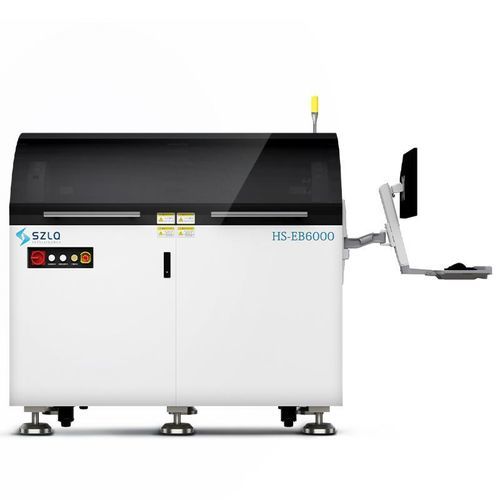

Microsoudeuse de puces eutectique HS-EB6000

thermiqueentièrement automatiquepour l'industrie des semi-conducteurs

Le HS-EB6000 est un équipement de collage eutectique en ligne entièrement automatique conçu pour les procédés de brasage de haute précision et la production en série de LED haute puissance et de dispositifs de puissance. Le système permet un collage sans oxygène et réduit le risque de choc thermique grâce à un contrôle thermique multizone et une atmosphère azotée.

Fonctions et caractéristiques principales :

• Système d'axe de prélèvement rotatif à commande indépendante avec chauffage d'embout pour améliorer la stabilité du pick-and-place.
• Conception multizone avec zones de préchauffage, maintien et refroidissement pour prévenir le choc thermique et optimiser les profils de brasage.
• Zone de collage en atmosphère purgée à l'azote pour réaliser un collage eutectique sans oxygène et réduire les effets de l'air ambiant.
• Compatible avec plusieurs formats d'alimentation et tailles de substrats ; supporte 2" GEL-PAK et 6" wafer ring ; alimentation automatique en option.
• Adapté aux domaines optoélectronique, dispositifs de puissance, composants RF/micro-ondes et électronique de puissance pour véhicules à nouvelles énergies.

Caractéristiques / Données techniques :

• Modèle : HS-EB6000
• Précision de positionnement : ±12,5 µm @ 3σ ; Précision de positionnement angulaire : ±0,1° @ 3σ
• Force de collage : programmable, 30 g – 250 g
• Capacité de chauffe : de la température ambiante jusqu'à 320 °C ; Uniformité de température < 5 °C ; Stabilité ±1 °C
• Configuration des zones : zone de préchauffage, zone de maintien, zone de refroidissement ; prise en charge du chauffage à température constante et du chauffage de buse
• Protection et sécurité : purge à l'azote de la zone de collage pour réduire l'influence de l'air ; points de récupération multiples pour gaz réducteurs/inflammables afin d'assurer une production sûre
• Boîtes et substrats : capacité de la boîte 20 pièces ; dimensions des substrats personnalisables (longueur 90–115 mm, largeur 45–75 mm)
• Productivité : UPH jusqu'à 5 000
