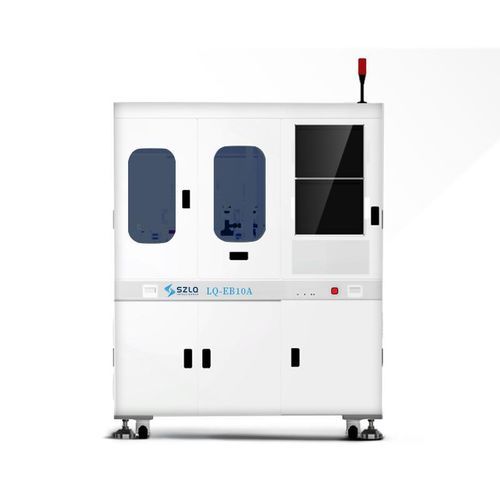

Placeur automatique pour wafers LQ-EB10A

Présentation
Le LQ-EB10A est un équipement de pose eutectique entièrement automatique conçu pour les applications de pose eutectique dans des cavités profondes COC et BOX. Il intègre un système de transfert à chargement/déchargement automatique, plusieurs têtes de préhension et une tête de pose à commande de force, et peut être adapté aux solutions applicatives spécifiques des utilisateurs.

Principales caractéristiques

• Système de transfert pour chargement et déchargement automatiques
• Multiples têtes de préhension pour un débit élevé
• Tête de pose à commande de force très stable
• Supporte les méthodes de pose par référence avant/arrière
• Conçu pour les procédés eutectiques en cavités profondes COC et BOX
• Adapté à la production de série et aux essais R&D

Domaines d'application

• Photonique
• Dispositifs de puissance
• Appareils micro-ondes RF
• Secteur des véhicules à nouvelle énergie

Points complémentaires

• Capacité de transfert en entrée et sortie
• Grande stabilité et étalonnage automatique
• Fonctions d'étalonnage pour la précision de position
• Station de brasage développée en interne (chauffe jusqu'à 400°C)
• Plateau/réseau avec commutation entre deux modes de pose et calibration automatique de position
• Compatibilité alimentation : 2" GEL-PAK, 2" WAFFLE-PAK, 6" wafer ring

Caractéristiques techniques

• Méthode de pose : pose par référence avant/arrière
• Processus de pose : pose eutectique
• Scénarios d'application : COC ; cavités profondes BOX
• Précision de pose (typ.) : ±5 μm / ±0.5° (film standard) ; ±10 μm / ±1° (selon application)
• Efficacité de l'équipement : ≈10 S/PCS (dépend de l'application ; temps eutectique non inclus)
• Précision de collage : ±10 μm @ 3σ précision de placement ; ±0.5° @ 3σ précision de rotation
• Station de brasage : développement interne, chauffe jusqu'à 400°C
