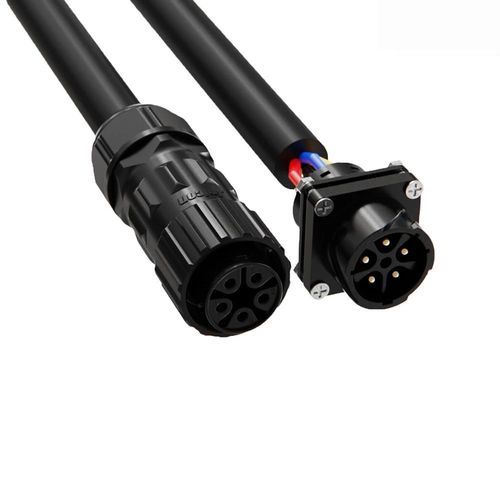

Connecteur d'alimentation électrique fil à cartecirculaireà baïonnette
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- d'alimentation électrique
- Format
- fil à carte
- Forme
- circulaire
- Type de connexion
- à baïonnette
- Spécification électrique
- 5 pôles, 3 broches, à 2 broches, 4 broches, 5 broches
- Matériau
- en alliage de cuivre
- Domaine
- pour éclairage à LED
- Indice de protection
- IP67
- Autres caractéristiques
- étanche, résistant à la corrosion, antivibration
- Courant primaire
40 A, 60 A, 80 A
- Tension
60 V, 125 V, 300 V
- Température de fonctionnement
Min: -40 °C
(-40 °F)Max: 105 °C
(221 °F)
Description
Présentation du produit
Spécifications produit
Caractéristiques / Spécifications techniques
- Alimentation multi-broches 40A – Contacts en alliage de cuivre Φ3,0 mm assurant 40A/300V dans une configuration compacte 5 broches pour des applications variées.
- Mécanisme de verrouillage bayonnette – Connexion par rotation rapide à 90° avec verrouillage sécurisé, anti-vibration pour environnements exigeants.
- Étanchéité IP67 – Complètement étanche à l'eau et à la poussière, adapté aux installations d'éclairage extérieur et de contrôle industriel.
- Compatibilité large de câbles – Prend en charge des diamètres de câble Φ10,0 mm–Φ19,0 mm.
- Certifications internationales – Certifié UL, TUV, CE et RoHS.
Spécifications produit
- Nombre de broches : 2 / 3 / 4 / 5
- Diamètre de broche : 2 broches 4,8 mm | 3 broches 4,8 mm | 4 broches 3,6 mm | 5 broches 3,0 mm
- Courant nominal : 2 broches 80A | 3 broches 80A | 4 broches 60A | 5 broches 40A
- Tension nominale : 2 broches 300V | 3 broches 300V | 4 broches 300V | 5 broches 125V + 60V
- Tension de tenue : 2 broches 600V | 3 broches 600V | 4 broches 600V | 5 broches 300V
- Plage de diamètre (câble) : Φ10,0 mm–Φ19,0 mm (toutes versions)
- Niveau de protection : IP67 (toutes versions)
- Mode de connexion : Verrouillage bayonnette, rotation 90°, anti-vibration
- Résistance au feu : UL94-V0
- Température de fonctionnement : -40℃ à 105℃
- Certifications : ISO9001, CE, UL, RoHS (conformité usine référencée UL/TUV)
Caractéristiques / Spécifications techniques
- Série / Modèle : Série M28
- Configuration : Connecteur circulaire, verrouillage bayonnette
- Matériau des contacts (5 broches) : Contacts en alliage de cuivre Φ3,0 mm
- Durabilité d'accouplement typique : 500+ cycles d'accouplement (série)
- Compatibilité câble : Prend en charge diamètres de câble Φ10,0 mm–Φ19,0 mm
- Applications : Éclairage LED extérieur, systèmes de contrôle industriels, interconnexions de stockage d'énergie (famille M28)
