Connecteur de données

d'alimentation électriquecirculaireà verrouillage

Aperçu du produit

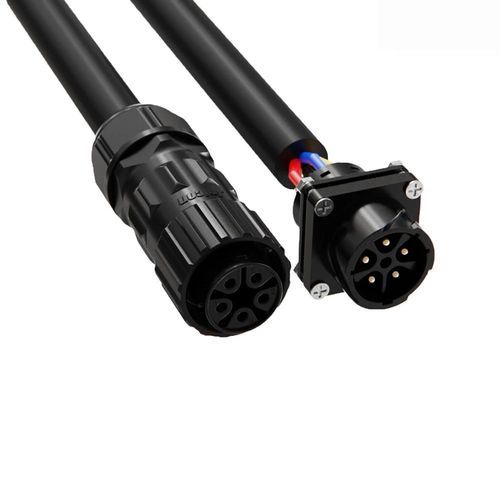

Le connecteur circulaire étanche M28 5 broches est un connecteur électrique à verrouillage baïonnette, classé IP67, conçu pour les luminaires LED extérieurs et les systèmes de contrôle industriels. Il intègre des contacts en alliage de cuivre Φ3.0mm, calibre 40A, un verrouillage baïonnette 90° avec retenue anti‑vibration et une compatibilité câbles Φ10.0mm–Φ19.0mm.

Spécifications clés

• Intensité nominale (5 broches) – 40A (nominal)
• Taille des contacts – contacts en alliage de cuivre Φ3.0mm (variante 5 broches)
• Protection – IP67 (IP68/IP69K disponible sur certains modèles)
• Mode de connexion – verrouillage baïonnette 90° avec fonction anti‑vibration
• Compatibilité câble – diamètre extérieur Φ10.0mm–Φ19.0mm
• Température de fonctionnement – -40℃ à +105℃ (certaines variantes jusqu'à +125℃)

Spécifications produit (aperçu)

• Nombre de broches – 2 broches / 3 broches / 4 broches / 5 broches
• Diamètre des broches × quantité – 4.8mm (2P), 4.8mm (3P), 3.6mm (4P), 3.0mm (5P)
• Courant nominal – 80A (2P/3P), 60A (4P), 40A (5P)
• Tension nominale – jusqu'à 300V (varie selon la configuration ; 5 broches indiqué 125V+60V dans la fiche)
• Tension d'isolement – 600V (2P/3P/4P), 300V (5P)
• Plage de diamètre câble – Φ10.0mm–Φ19.0mm (toutes variantes)
• Niveau de protection – IP67 (standard)
• Résistance au feu – UL94‑V0
• Durabilité – >500 cycles d'accouplement (typique)

Avantages clés & caractéristiques

• Protection étanche et antipoussière fiable, indice IP67 ; IP68/IP69K disponible en option pour certains modèles.
• Forte capacité de courant pour des configurations multi‑broches compactes (40A sur la variante 5 broches).
• Verrouillage baïonnette 90° rapide avec retenue anti‑vibration pour des connexions sécurisées en environnements exigeants.
• Large plage de température de fonctionnement et boîtier auto‑extinguible UL94‑V0 adapté aux usages industriels et extérieurs.
• Conception destinée à une longue durée de vie avec une grande durabilité des cycles d'accouplement.

Spécifications techniques

• Série : M28
• Modèle : variante 5 broches (M28, verrouillage baïonnette)
• Matériau / taille des contacts : alliage de cuivre, Φ3.0mm (5 broches)
• Courant nominal (5 broches) : 40A
• Tension nominale (référence) : jusqu'à 125V+60V (entrées 5 broches en fiche technique) ; autres configurations jusqu'à 300V
• Tension d'isolement (5 broches) : 300V
• Isolation / indice de résistance au feu : UL94‑V0
• Protection : IP67 (immersion temporaire et poussière)
• Diamètre extérieur câble : Φ10.0mm–Φ19.0mm
• Mode de connexion : verrouillage baïonnette (90° twist, anti‑vibration)
• Température de fonctionnement : -40℃ à +105℃
• Certifications : ISO9001, CE, UL, RoHS

Applications typiques

• Luminaires LED extérieurs et éclairage public
• Armoires de commande industrielles et machines
• Stockage d'énergie et distribution électrique en environnements hostiles
• Signalisation, éclairage architectural extérieur et autres installations électriques extérieures

Certifications & conformité

• Référence qualité : fabrication selon ISO9001
• Certifications : CE, UL, RoHS ; TUV disponible pour certaines séries/modèles
