Connecteur d'alimentation électrique

fil à filcirculaireà baïonnette

Résumé du produit

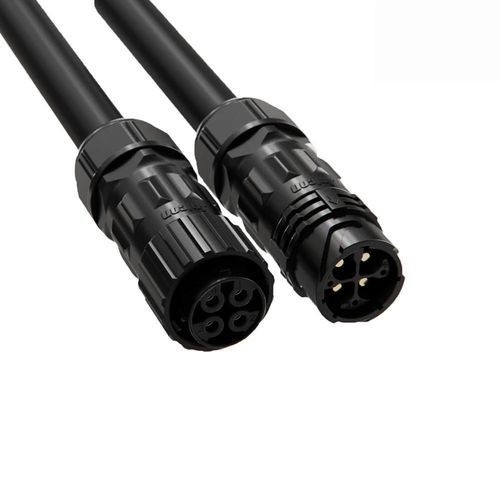

Connecteur circulaire étanche M28 4 broches avec verrouillage baïonnette, indice de protection IP67, conçu pour la distribution d'énergie industrielle, les systèmes photovoltaïques et le stockage d'énergie. Contacts en alliage de cuivre Φ3,6 mm pour 60A/600V et compatibilité avec des câbles de diamètre extérieur Φ10,0 mm–Φ19,0 mm.

Principales caractéristiques

• Capacité de courant 60A – Contacts en alliage de cuivre Φ3,6 mm assurant 60A à la tension nominale pour équipements de puissance moyenne à élevée.
• Mécanisme de verrouillage baïonnette – Rotation de 90° pour un accouplement rapide et sécurisé, résistant aux vibrations.
• Étanchéité IP67 – Étanche à la poussière et à l'immersion temporaire, adapté aux environnements extérieurs et industriels.
• Large compatibilité de câble – Accepte des diamètres extérieurs de câble de Φ10,0 mm à Φ19,0 mm.
• Certifications internationales – ISO9001, CE, UL, RoHS et TUV en option selon cas.

Spécifications du produit (tableau)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Pin diameter X number | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Current rating | 80A | 80A | 60A | 40A
Voltage rating | 300V | 300V | 300V | 125V+60V
Withstanding voltage | 600V | 600V | 600V | 300V
Cable Gauge | | | |
Diameter Range | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Détails de la description
Ce connecteur M28 4 broches fait partie de la série M28 de connecteurs circulaires étanches conçus pour la distribution d'énergie extérieure, les systèmes photovoltaïques, le stockage d'énergie et les équipements électriques industriels. Il intègre un jeu de contacts en alliage de cuivre Φ3,6 mm, évalué pour 60A, un mécanisme de verrouillage rapide baïonnette pour un accouplement fiable et un boîtier IP67 protégeant contre la poussière et l'immersion temporaire. Le connecteur accepte des diamètres de câble extérieur de Φ10,0 mm à Φ19,0 mm et utilise des matériaux retardateurs de flamme conformes à UL94-V0. La série est certifiée ISO9001, CE, UL et RoHS. Des personnalisations sont disponibles (par ex. IP69K) pour les environnements de lavage ou sévères.

Caractéristiques techniques / Spécifications

• Série : M28 series
• Configuration des contacts (sur cette page) : 4 broches (également disponible en 2, 3, 5 broches)
• Diamètre des contacts (4 broches) : Φ3,6 mm alliage de cuivre
• Courant nominal (4 broches) : 60A
• Tension nominale : 300V
• Tension de tenue : 600V
• Gamme de diamètres de câble pris en charge : Φ10,0 mm–Φ19,0 mm
• Niveau de protection : IP67 (IP68/IP69K en option sur demande)
• Méthode de connexion : verrouillage baïonnette (rotation 90°)
• Ininflammabilité du boîtier : UL94-V0
• Température de fonctionnement : -40℃ à 105℃
• Durabilité des accouplements : conçu pour 500+ cycles d'accouplement (caractéristique de la série)
• Certifications : ISO9001, CE, UL, RoHS, TUV (selon application)
• Applications typiques : distribution d'énergie industrielle, photovoltaïque, stockage d'énergie, éclairage extérieur et environnements marins/industriels
