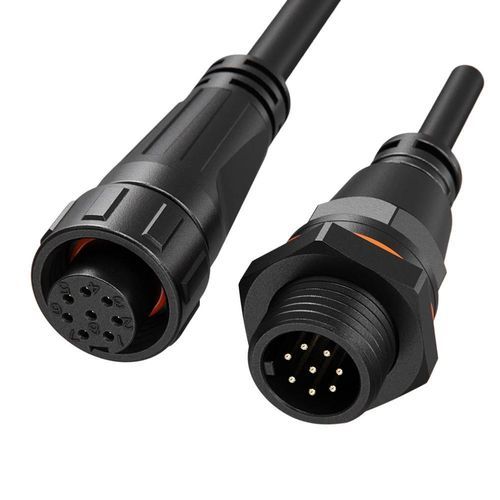

Connecteur de données

verrouillable par visM168 pôles

Résumé du produit
Connecteur signal M16 8 broches, 5A, verrouillage par vis et protection IP68, conçu pour les réseaux de capteurs extérieurs et applications industrielles. Proposé en version montage sur site ou moulé avec câble, avec contacts Φ1,0 mm et certifications internationales pour garantir une transmission fiable des signaux en environnements sévères.

Caractéristiques clés

• Densité 8 broches : 8 contacts signal à 5A / 60V avec contacts Φ1,0 mm dans un encombrement M16 compact.
• Verrouillage par vis : accouplement fileté pour des connexions sécurisées et résistantes aux vibrations.
• Étanchéité IP68 : étanche à l'eau et protégé contre la poussière, adapté aux usages extérieurs et industriels.
• Assemblage flexible : versions montage sur site ou moulé avec câble pour câblage sur site ou en usine.
• Applications variées : adapté aux réseaux de capteurs, encodeurs, fieldbus et connexions de signaux de contrôle.
• Certifications et qualité : UL, TUV, CE, RoHS ; fabrication en sites conformes ISO9001 / capacité IATF.

Spécifications (tableau)
Détails produit | Spécification 1 | Spécification 2 | Spécification 3 | Spécification 4 | Spécification 5 | Spécification 6 | Spécification 7
Nombre de broches | 2 broches | 3 broches | 4 broches | 5 broches | 2+4 broches | 7 broches | 8 broches
Diamètre des contacts X nombre | 1,5mm | 1,5mm | 1,5mm | 1,0mm | 1,5+1,0mm | 1,0mm | 1,0mm
Courant nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tension nominale | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tension de tenue | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Section de câble | 0,5mm²-1,0mm² (20-18AWG) | 0,5mm²-1,0mm² (20-18AWG) | 0,5mm²-1,0mm² (20-18AWG) | 0,75+0,5mm² (18+20AWG) | 0,75+0,5mm² (18+20AWG) | 0,3mm²-0,5mm² (24-20AWG) | 0,3mm²-0,5mm² (24-20AWG)
Plage de diamètre | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm
Niveau de protection | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Mode de connexion | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis
Classification retardant | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Température d'utilisation | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Spécifications techniques

• Série / Famille : série M16
• Nombre de contacts : 8 broches (signal)
• Diamètre de contact : Φ1,0 mm
• Courant nominal (8 broches) : 5A
• Tension nominale (8 broches) : 60V
• Tension de tenue : 500V
• Section de câble supportée : 0,3 mm² – 0,5 mm² (24–20 AWG)
• Diamètre extérieur maximal du câble : MAX φ3,6 mm
• Indice de protection : IP68 (étanche & antipoussière)
• Accouplement / verrouillage : verrouillage par vis (accouplement fileté)
• Résistance au feu : UL94-V0
• Plage de température de service : -40°C à +105°C
• Options d’assemblage : montage sur site ou moulé avec câble
• Applications types : réseaux de capteurs, encodeurs, systèmes fieldbus, connexions de signaux industriels
• Certifications : ISO9001, CE, UL, RoHS (possibilité d’UL / TUV en usine)
