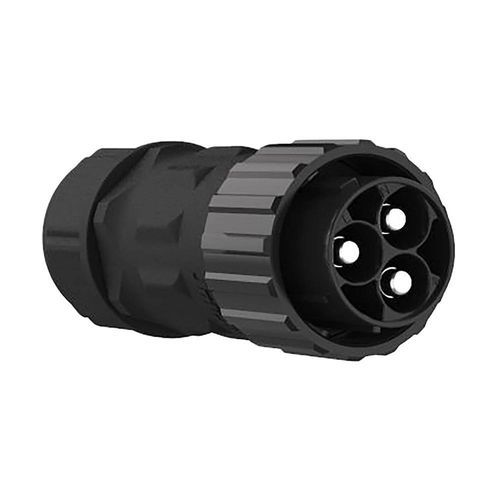

Connecteur d'alimentation électrique

fil à filà baïonnette3 pôles

Présentation du produit

• Capacité 80A – Contacts en alliage de cuivre Ø4,8mm assurant une transmission 80A/600V, identique au modèle 2 broches pour applications haute puissance.
• Mécanisme de verrouillage baïonnette – Verrouillage rapide par rotation 90° avec retour tactile et sonore, garantissant des connexions sécurisées en environnement à fortes vibrations.
• Étanchéité IP67 – Totalement scellé contre l'eau et la poussière, adapté aux centrales solaires extérieures et aux sites industriels.
• Compatibilité large de câbles – Prend en charge des diamètres de câble Φ10,0mm–Φ19,0mm.
• Certifications internationales – Certifié UL, TUV, CE et RoHS.

Détails produit (tableau)
Détails produit | Spécification 1 | Spécification 2 | Spécification 3 | Spécification 4
Nombre de broches | 2 broches | 3 broches | 4 broches | 5 broches
Diamètre de broche X nombre | 4,8mm | 4,8mm | 3,6mm | 3,0mm
Courant nominal | 80A | 80A | 60A | 40A
Tension nominale | 300V | 300V | 300V | 125V+60V
Tension de tenue | 600V | 600V | 600V | 300V
Section du câble | (non spécifié) | (non spécifié) | (non spécifié) | (non spécifié)
Plage de diamètre | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm
Niveau de protection | IP67 | IP67 | IP67 | IP67
Mode de connexion | Verrouillage baïonnette | Verrouillage baïonnette | Verrouillage baïonnette | Verrouillage baïonnette
Indice de combustion | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Température de fonctionnement | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Applications et avantages

• Conçu pour les systèmes photovoltaïques et de stockage d'énergie nécessitant des connexions extérieures étanches et à fort courant.
• Verrouillage baïonnette fiable avec retour sonore/tactile, adapté aux environnements vibratoires et extérieurs.
• Étanchéité IP67 offrant résistance à l'immersion temporaire et protection contre la poussière ; niveaux IP supérieurs (IP68/IP69K) disponibles en option.
• Matériaux du boîtier avec classement UL94 V-0 et résistance aux chocs pour un usage industriel.
• Durabilité élevée des cycles d'accouplement (500+ cycles), réduisant la maintenance et les remplacements.

Caractéristiques techniques

• Série : Série M28 (variante 3 broches décrite)
• Nombre de broches (produit) : 3 broches
• Diamètre des broches (3 broches) : Φ4,8mm
• Courant nominal (3 broches) : 80A
• Tension nominale : 300V
• Tension de tenue : 600V
• Plage de diamètre câble prise en charge : Φ10,0mm–Φ19,0mm
• Protection / entrée : IP67 (étanche & antipoussière)
• Mécanisme de verrouillage : Verrouillage baïonnette (rotation 90°)
• Inflammabilité : UL94-V0
• Température de fonctionnement : -40℃ à 105℃
• Certifications courantes : ISO9001, CE, UL, RoHS (TUV disponible)
• Matériaux : contacts en alliage de cuivre (plaquage argent/traité courant pour contacts haute intensité) ; boîtier en plastique technique haute performance (UL94 V-0)
