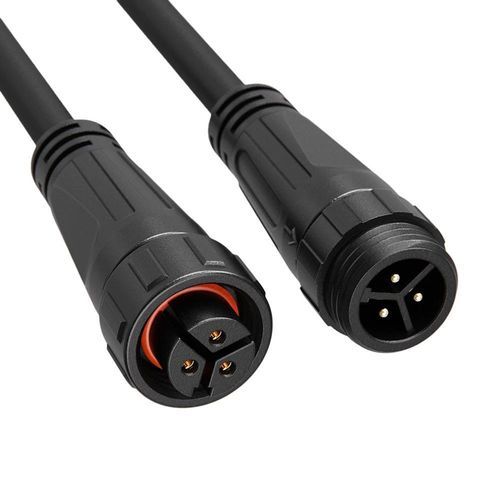

Connecteur d'alimentation électrique

fil à filcirculaireà vis

Aperçu

• Transport de courant 10A – contacts en alliage de cuivre Φ1,5mm prenant en charge 10A/300V pour des connexions d'alimentation fiables.
• Mécanisme de verrouillage par vissage – accouplement fileté pour des connexions rapides et sécurisées avec résistance aux vibrations.
• Étanchéité IP68 – étanchéité à la submersion pour des performances fiables en milieu humide et poussiéreux.
• Options de montage – disponible en version pose sur site (field installable) ou moulée sur câble.
• Certifications mondiales – UL, TUV, CE, RoHS.

Brève description
Connecteur circulaire étanche 3 broches à verrouillage par vissage, 10A, protection IP68, disponible en version pose sur site ou moulée sur câble pour alimentation et automatisation.

Détails du produit (tableau)
Détails du produit | Spécification 1 | Spécification 2 | Spécification 3 | Spécification 4 | Spécification 5 | Spécification 6 | Spécification 7
Nombre de broches | 2 broches | 3 broches | 4 broches | 5 broches | 2+4 broches | 7 broches | 8 broches
Diamètre broche X nombre | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Intensité nominale | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tension nominale | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tension de tenue | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Section de câble | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Plage de diamètre | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Niveau de protection | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Mode de connexion | Verrouillage par vissage | Verrouillage par vissage | Verrouillage par vissage | Verrouillage par vissage | Verrouillage par vissage | Verrouillage par vissage | Verrouillage par vissage
Niveau de résistance au feu | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Température de fonctionnement | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caractéristiques / spécifications techniques

• Modèle : M16 3 broches (série M16)
• Contact : contacts en alliage de cuivre Φ1,5mm
• Courant nominal : 10A (version 3 broches)
• Tension nominale : jusqu'à 300V (version 3 broches)
• Tension de tenue : jusqu'à 1500V
• Compatibilité section câble : typ. 0.5mm²–1.0mm² (20–18AWG)
• Protection : IP68 (résistant à la submersion) ; IP69K disponible en option personnalisée
• Type de connexion : verrouillage par vissage (accouplement fileté) pour résistance aux vibrations
• Résistance au feu : UL94‑V0
• Température de fonctionnement : -40°C à 105°C
• Durabilité de raccordement : >500 cycles de connexion
• Certifications : ISO9001, CE, UL, RoHS, (TUV selon application)
