Connecteur de données

fil à filcirculaireà verrouillage

Aperçu

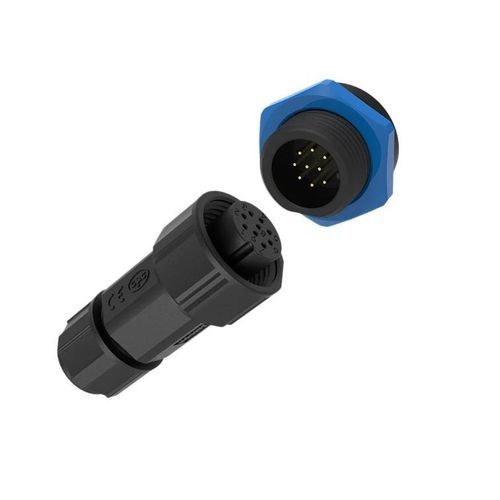

Connecteur signal étanche 9 broches 5A à verrouillage poussoir (série M19) avec indice de protection IP67, conçu pour la transmission fiable de signaux et de données dans les réseaux de capteurs et les systèmes de contrôle industriels.

Principales caractéristiques

• Densité 9 broches – Neuf contacts signal Φ1,0mm calibrés 5A/60V pour maximiser la connectique dans un encombrement M19.
• Mécanisme à verrouillage poussoir – Emmanchement sans outil pour une installation terrain rapide et une connexion sécurisée.
• Étanchéité IP67 – Étanchéité totale contre la poussière et l'immersion temporaire pour préserver l'intégrité des signaux.
• Applications polyvalentes – Adapté aux réseaux de capteurs, encodeurs, liaisons fieldbus et raccordements de contrôle.
• Certifications – Conformité ISO9001, CE, UL, RoHS pour les déploiements industriels.

Avantages

• Protection environnementale renforcée – IP67 ; option IP69K pour lavages haute pression/haute température.
• Large plage de température – Fonctionnement de -40℃ à +105℃ (certaines variantes jusqu'à +125℃ pour applications de stockage d'énergie).
• Boîtier auto-extinguible – Plastiques techniques classés UL94 V-0 pour résistance aux chocs et propriétés auto-extinguibles.
• Durée de vie mécanique élevée – Conçu et testé pour plus de 500 cycles d'accouplement garantissant fiabilité électrique et mécanique.

Caractéristiques techniques

• Série : M19 series
• Nombre de broches : 9 broches
• Diamètre/contact : Contacts signal Φ1,0mm
• Courant nominal : 5A
• Tension nominale : 60V
• Tension de tenue : 500V
• Section câble : 0,3mm² ~ 0,5mm² (24 ~ 20 AWG)
• Plage diamètre câble (OD) : φ4,5 - φ11 mm
• Indice de protection : IP67 (étanche à la poussière et l'immersion)
• Mode de raccordement : Verrouillage poussoir (sans outil)
• Classement inflammabilité : UL94-V0
• Température de fonctionnement : -40℃ à 105℃
• Certifications : ISO9001, CE, UL, RoHS
• Cycles d'accouplement : 500+ (tests validés)
