Connecteur combiné

de donnéesd'alimentation électriquefil à fil

Présentation du produit

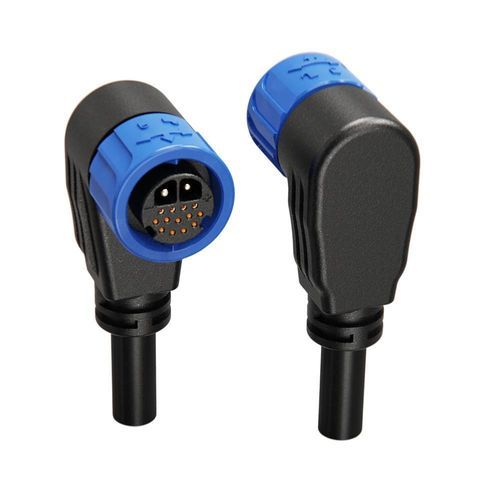

Connecteur M23 haute densité 15 broches combinant 2 contacts puissance 20A et 13 contacts signal 5A dans un boîtier étanche IP67 à verrouillage poussoir, conçu pour les réseaux de capteurs et la transmission de données industrielle.

Principales caractéristiques

• Conception 15 broches haute densité – 2 contacts puissance (20A, φ2.4mm) et 13 contacts signal (5A, φ1.0mm) dans un boîtier M23 compact pour maximiser la connectivité en espace réduit.
• Mécanisme à verrouillage poussoir – Connexion/déconnexion rapide sans outils avec verrouillage automatique pour une transmission stable en environnements sujets aux vibrations.
• Étanchéité IP67 – Boîtier entièrement étanche protégeant les contacts contre l'humidité et la poussière ; la série propose également IP68 et option IP69K pour des applications de lavage exigeantes.
• Installation de câble flexible – Prend en charge des sections de câble de 0,3mm² à 6mm² (24–9 AWG) avec diamètre extérieur maximal jusqu'à φ16mm.
• Intégrité du signal – Contacts en alliage cuivre avec plaquage or/argent et boîtier classé UL94 V‑0 pour une transmission fiable et résistante aux interférences.
• Certifications internationales – Modèles conformes aux normes UL, TUV, CE et RoHS ; gestion qualité selon ISO9001.

Spécifications produit (vue tableau)
Détail produit | Spécification 1 | Spécification 2 | Spécification 3
Nombre de broches | 6（2+4） Broches | 8（2+1+5） Broches | 15（2+13） Broches
Diamètre broche × nombre | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Courant nominal | 50A+5A | 50A+15A+5A | 20A+5A
Tension nominale | 300V+60V | 300V+125V+60V | 125V+60V
Tension de tenue | 5000V | 3000V | 3000V
Section câble | 0,3mm²–6mm² (24–9 AWG) | 0,3mm²–6mm² (24–9 AWG) | 0,3mm²–6mm² (24–9 AWG)
Gamme de diamètres | MAX φ16mm | MAX φ16mm | MAX φ16mm
Niveau de protection | IP67 | IP67 | IP67
Mode de connexion | Verrouillage poussoir | Verrouillage poussoir | Verrouillage poussoir
Niveau de résistance au feu | UL94‑V0 | UL94‑V0 | UL94‑V0
Température de fonctionnement | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certifications | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Applications et avantages

• Adapté aux réseaux de capteurs, à la transmission de données industrielle et aux connexions combinées puissance/signal en espace restreint.
• Conçu pour les environnements sévères : étanchéité/poussière, large plage de températures et durabilité élevée (500+ cycles d'accouplement).
• Options et personnalisations disponibles pour une protection accrue (IP68/IP69K) et variantes haute puissance.

Caractéristiques techniques

• Modèle : M23 15‑Broches
• Configuration des contacts : 2 contacts puissance + 13 contacts signal
• Courant contact puissance : 20A (φ2.4mm)
• Courant contact signal : 5A (φ1.0mm)
• Section de câble prise en charge : 0,3mm²–6mm² (24–9 AWG)
• Diamètre câble maximal : φ16mm
• Niveau de protection : IP67 (options IP68/IP69K pour certains modèles)
• Tension nominale : 125V+60V (variante 15 broches)
• Tension de tenue : 3000V (typique pour variante 15 broches)
• Indice de résistance au feu du boîtier : UL94 V‑0
• Matériau et placage des contacts : alliage cuivre avec plaquage or/argent
• Mode de connexion : Verrouillage poussoir (sans outil, auto‑verrouillant)
• Température de fonctionnement : -40°C à +105°C
• Certifications : ISO9001, CE, UL, RoHS
• Durabilité en accouplement : >500 cycles
