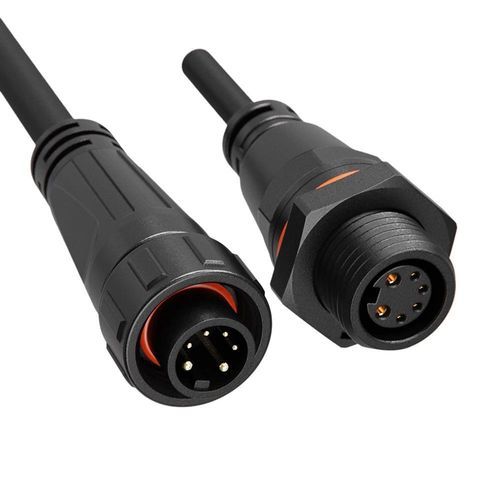

Connecteur hybride

verrouillable par visM162+4 broches

Aperçu

• Connecteur étanche hybride 10A+5A avec verrouillage par vis, combinant alimentation et signal dans un boîtier M16, installable sur site ou moulé avec câble.
• Hybride alimentation & signal – 2 broches pour la puissance (10A/125V, Φ1,5 mm) et 4 broches signal (5A/60V, Φ1,0 mm) dans un même connecteur pour simplifier le câblage et gagner de la place.
• Mécanisme de verrouillage par vis – Accouplement fileté pour des connexions sûres avec conception anti-vibration.
• IP68 étanche – Étanchéité complète contre l'eau et la poussière, fiable en environnements industriels sévères.
• Design compact – Format M16 peu encombrant avec configuration de contacts mixtes pour systèmes complexes.
• Options d'assemblage – Disponible en version installable sur site ou moulée avec câble.
• Certifications mondiales – Conforme UL, TUV, CE et RoHS.

Données techniques clés (configuration 2+4 broches)
Nombre de broches : 2+4 broches
Diamètre des broches X nombre : 1,5+1,0 mm
Courant nominal : 10A + 5A
Tension nominale : 125V + 60V
Tension d'isolement : 500V
Section de câble : 0.75+0.5 mm² (18+20 AWG)
Plage de diamètre : MAX φ3.6 mm
Niveau de protection : IP68
Mode de connexion : Verrouillage par vis
Niveau de résistance au feu : UL94-V0
Température de fonctionnement : -40℃ – 105℃
Certifications : ISO9001, CE, UL, ROHS

Applications et avantages

• Combine alimentation et signal dans un seul connecteur M16 compact pour réduire la complexité du câblage et économiser de l'espace sur panneaux et machines.
• L'accouplement à vis assure une tenue anti-vibration robuste adaptée aux environnements industriels.
• Étanchéité IP68 et boîtier auto-extinguible UL94-V0 pour les applications humides, poussiéreuses et agressives.
• Options câblées pré-moulées ou installables sur site pour répondre aux besoins de production et d'installation sur le terrain.
• Large plage de température de fonctionnement et forte durabilité en cycles de connexion pour une utilisation fiable à long terme.

Caractéristiques / spécifications techniques

• Serie : M16
• Configuration : Hybride (alimentation + signal)
• Contacts puissance : 2 × Φ1,5 mm, 10A (125V)
• Contacts signal : 4 × Φ1,0 mm, 5A (60V)
• Protection : IP68 (étanche & antipoussière)
• Verrouillage : Verrouillage par vis (accouplement fileté)
• Compatibilité câble : 0.75+0.5 mm² (18+20 AWG) pour câble hybride
• Tension d'isolement : 500V
• Indice de inflammabilité : UL94-V0
• Plage de température de fonctionnement : -40℃ à 105℃
• Certifications : ISO9001, CE, UL, RoHS
