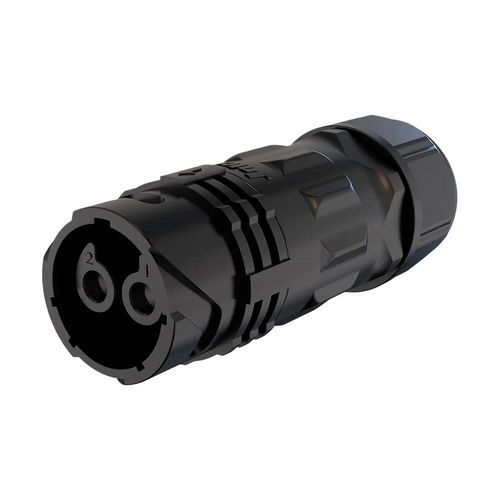

Connecteur d'alimentation électrique

circulaireà baïonnettede courant fort

Résumé du produit
Connecteur circulaire étanche M28 2 broches avec verrouillage baïonnette, protection IP67 lorsqu'il est correctement accouplé et assemblé, et courant nominal de 80 A. Conçu pour les connexions d'alimentation industrielles et le stockage d'énergie. Vérifiez le calibre du câble, les conditions d'utilisation et le connecteur correspondant avant de commander.

Aperçu du produit

• Capacité de courant 80 A – Contacts en alliage de cuivre Φ4,8 mm compatibles avec la valeur nominale de 80 A. Confirmez la tension nominale, la section du conducteur et la dérating pour votre application ; la tension de tenue (test) n'est pas la tension de service continue.
• Mécanisme de verrouillage baïonnette – Raccordement/débranchement rapide par rotation de 90° avec verrou audible, offrant une résistance aux vibrations et prévenant les déconnexions accidentelles.
• Étanchéité IP67 – Étanchéité totale à l'eau et à la poussière une fois assemblé correctement, adapté aux environnements extérieurs et industriels sévères.
• Large compatibilité de câble – Prend en charge des diamètres de câble Φ10,0 mm–Φ19,0 mm pour une installation flexible.
• Certifications internationales – ISO9001, CE, UL et RoHS.

Détails du produit (tableau)
Détails produit | Spécification 1 | Spécification 2 | Spécification 3 | Spécification 4
Nombre de broches | 2 broches | 3 broches | 4 broches | 5 broches
Diamètre des contacts × nombre | 4,8mm | 4,8mm | 3,6mm | 3,0mm
Courant nominal | 80A | 80A | 60A | 40A
Tension nominale | 300V | 300V | 300V | 125V+60V
Tension de tenue | 600V | 600V | 600V | 300V
Calibre câble | | | |
Plage de diamètre | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm
Niveau de protection | IP67 | IP67 | IP67 | IP67
Mode de connexion | Verrouillage baïonnette | Verrouillage baïonnette | Verrouillage baïonnette | Verrouillage baïonnette
Classement inflammabilité | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Température de fonctionnement | -40 °C – 105 °C | -40 °C – 105 °C | -40 °C – 105 °C | -40 °C – 105 °C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caractéristiques techniques

• Série / Modèle : M28
• Nombre de broches (pour ce produit) : 2 broches
• Diamètre des contacts (2 broches) : contacts en alliage de cuivre Φ4,8 mm
• Courant nominal : 80 A
• Tension nominale : 300 V
• Tension de tenue (test) : 600 V
• Plage de diamètre de câble : Φ10,0 mm – Φ19,0 mm
• Niveau de protection : IP67 (lorsqu'accouplé et assemblé correctement)
• Mode de connexion : Verrouillage baïonnette (90° rotation, verrou audible)
• Indice de résistance au feu : UL94-V0
• Plage de température de fonctionnement : -40 °C à 105 °C
• Certifications : ISO9001, CE, UL, RoHS
