Connecteur d'alimentation électrique

fil à filcirculaireà verrouillage

Présentation

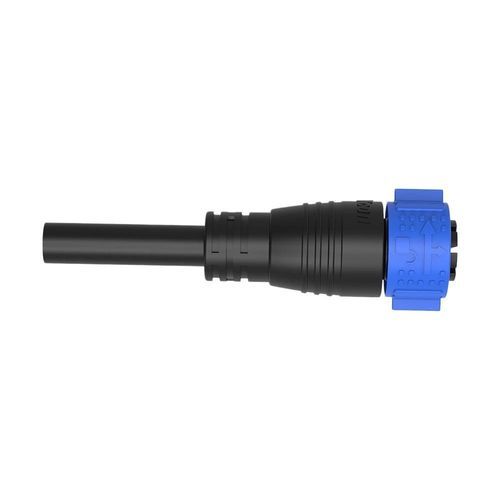

Connecteur étanche pré-moulé M25 2 broches 50A à verrouillage par pression, avec étanchéité IP67 et câble pré-assemblé, conçu pour des connexions d'alimentation extérieures fiables dans les installations photovoltaïques et de stockage d'énergie. Convient pour la distribution d'alimentation industrielle et d'éclairage nécessitant des connexions étanches. Boîtier conforme UL94 V-0 et large plage de température de fonctionnement pour une utilisation prolongée sur site.

Caractéristiques principales

• Courant nominal 50A — contacts en alliage de cuivre Ø3,5 mm prenant en charge 50A à 500V pour applications haute intensité.
• Mécanisme à verrouillage par pression — connexion/déconnexion rapide sans outil avec dispositif d'auto-verrouillage assurant une connexion sûre en cas de vibrations.
• Étanchéité IP67 — conception entièrement scellée résistant à l'eau, la poussière et l'huile pour environnements extérieurs et industriels.
• Large compatibilité câbles — prend en charge 1,0mm²–6mm² (18–9 AWG) avec diamètre extérieur maxi MAX φ16mm ; fourni pré-moulé sur câble.
• Construction durable — boîtier auto-extinguible UL94 V-0 et plage de température opérationnelle -40℃ à 105℃.
• Certifications — ISO9001, CE, UL, RoHS.

Spécifications produit (tableau)
Détails produit — Spécification 1 — Spécification 2 — Spécification 3 — Spécification 4
Nombre de broches — 2 broches — 3 broches — 4 broches — 5 broches
Diamètre des contacts × nombre — φ3.5mm — φ3.5mm — φ3.5mm — 2.7mm
Courant nominal — 50A — 50A — 50A — 30A
Tension nominale — 500V — 500V — 500V — 300V
Tension d'isolement — 2500V — 2500V — 2500V — 1500V
Calibre câble — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG)
Plage diamètre — MAX φ16mm — MAX φ16mm — MAX φ16mm — MAX φ16mm
Niveau de protection — IP67 — IP67 — IP67 — IP67
Mode de connexion — Verrouillage par pression — Verrouillage par pression — Verrouillage par pression — Verrouillage par pression
Classe de résistance au feu — UL94-V0 — UL94-V0 — UL94-V0 — UL94-V0
Température de fonctionnement — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
Certification — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS

Caractéristiques techniques

• Série / Modèle : Série M25
• Nombre de broches : 2
• Type / matériau des contacts : contacts en alliage de cuivre Ø3,5 mm
• Courant nominal : 50A
• Tension nominale : 500V
• Tension d'isolement : 2500V
• Calibre câble supporté : 1,0mm² ~ 6mm² (18 ~ 9 AWG)
• Diamètre extérieur maximal du câble : MAX φ16mm
• Protection / indice IP : IP67 (étanche & antipoussière)
• Mode de connexion : Verrouillage par pression (auto-verrouillage)
• Résistance au feu du boîtier : UL94-V0
• Plage de température de fonctionnement : -40℃ à 105℃
• Certifications : ISO9001, CE, UL, RoHS
• Usage prévu : Assemblages de câble pré-moulés pour connexions d'alimentation extérieures dans les systèmes photovoltaïques et de stockage d'énergie ; adapté à la distribution d'alimentation industrielle et d'éclairage nécessitant des connexions étanches.
