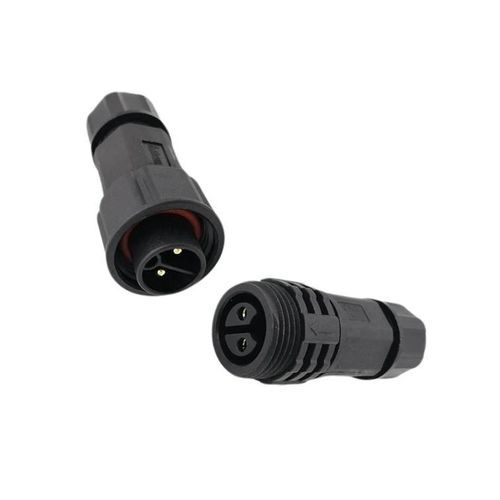

Connecteur d'alimentation électrique

fil à filcirculairepush-to-lock

Résumé du produit
Connecteur circulaire étanche 2 broches, conçu pour l'alimentation dans les applications de stockage d'énergie et industries à forte puissance. Capacité 20A, protection IP67 et système de verrouillage push pour des connexions rapides sans outil.

Aperçu du produit

• Capacité 20A – Contacts en alliage cuivre Φ2.1mm assurant une transmission stable 20A/300V pour équipements puissants.
• Mécanisme de verrouillage Push – Connexion/déconnexion rapide sans outil avec verrouillage sécurisé, adapté aux installations sur site.
• Étanchéité IP67 – Entièrement scellé contre l'eau et la poussière pour environnements extérieurs et industriels sévères.
• Compatibilité large de câbles – Supporte des câbles 1.5mm²–2.5mm² (16–12 AWG) et diamètres externes φ4.5–φ11mm.
• Certifications – ISO9001, CE, UL, RoHS; la série comporte également des références produit UL/TUV/CE/RoHS.

Détails du produit (tableau)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caractéristiques / Spécifications techniques

• Modèle / Série : M19
• Nombre de broches (ce produit) : 2 broches
• Type de contact : Contacts en alliage cuivre Φ2.1mm (la documentation de la série indique des entrées de diamètre de broche ; colonne 2 broches indique 2.4mm)
• Courant nominal : 20A
• Tension nominale : 300V
• Tension de tenue : 1500V
• Section de câble prise en charge : 1.5mm²–2.5mm² (16–12 AWG)
• Plage de diamètre (extérieur du câble) : φ4.5–φ11mm
• Niveau de protection : IP67 (étanche et antipoussière)
• Mode de connexion : Verrouillage push (mating sécurisé sans outil)
• Résistance au feu : UL94‑V0
• Température d'utilisation : -40℃ à 105℃ (certaines variantes jusqu'à +125℃ pour modèles spécifiques de stockage d'énergie)
• Certifications : ISO9001, CE, UL, RoHS; références sérieelles UL/TUV/CE/RoHS
• Durabilité : >500 cycles de connexion/déconnexion (résultat de test typique de la série)
