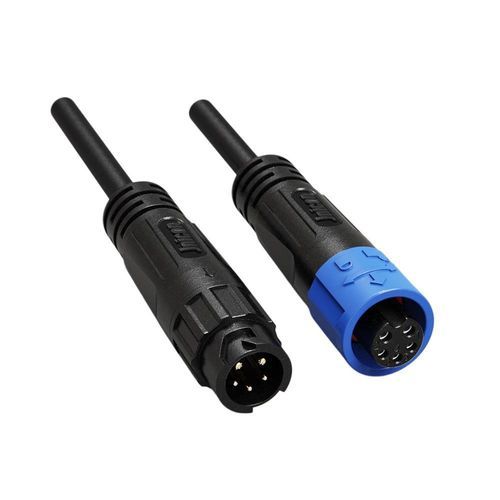

Connecteur hybride

de donnéesd'alimentation électriquepush-to-lock

Description courte
Connecteur étanche hybride 7A+2A à verrouillage par pression, pré-moulé avec câble, combinant alimentation et signal dans un seul boîtier M12 pour capteurs et systèmes de contrôle.

Présentation du produit

• Hybride puissance & signal – 2 broches puissance (7A/125V, Ø 1,2 mm) et 3 broches signal (2A/60V, Ø 1,0 mm) dans un seul connecteur, simplifiant le câblage des réseaux de capteurs.
• Mécanisme de verrouillage par pression – Raccordement et séparation rapides sans outil pour une installation accélérée.
• Étanchéité IP67 – Moulé sur câble pour protection contre l’eau et la poussière, sans points d’entrée.
• Solution prête à l’emploi – Assemblage pré-moulé évitant la terminaison sur site, garantissant des connexions constantes et fiables.
• Design compact M12 – Configuration 5 broches économisant l’espace, idéale pour réseaux de capteurs et systèmes fieldbus.
• Certifications internationales – Certifié UL, TUV, CE et RoHS.

Spécifications (tableau)
Détails produit | Spécification 1 | Spécification 2 | Spécification 3 | Spécification 4
Nombre de broches | 2 broches | 3 broches | 4 broches | 5 broches
Diamètre broche X nombre | 1,2 mm | 1,2 mm | 1,2 mm | 1,2+1,0 mm
Courant nominal | 7A | 7A | 7A | 7A+2A
Tension nominale | 300V | 300V | 300V | 125V+60V
Tension d’essai | 1500V | 1500V | 1500V | 1000V
Section de câble | 0,3 mm²-1,0 mm² (24-18 AWG) | 0,3 mm²-1,0 mm² (24-18 AWG) | 0,3 mm²-1,0 mm² (24-18 AWG) | 0,3 mm²-1,0 mm² (24-18 AWG)
Plage de diamètre | MAX Ø8,5 mm | MAX Ø8,5 mm | MAX Ø8,5 mm | MAX Ø8,5 mm
Indice de protection | IP67 | IP67 | IP67 | IP67
Mode de connexion | Verrouillage par pression | Verrouillage par pression | Verrouillage par pression | Verrouillage par pression
Classe de matière inflammable | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Température de service | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Avantages & caractéristiques

• Protection étanche et anti-poussière conforme IP67 ; option IP69K disponible pour lavage haute pression.
• Large plage de température de fonctionnement : -40°C à +105°C pour des performances stables en environnements sévères.
• Boîtier ignifuge classé UL94 V-0 pour une sécurité renforcée.
• Haute durabilité d’accouplement : >500 cycles, réduisant les coûts de maintenance.

Caractéristiques techniques / Spécifications

• Série / désignation du modèle : Connecteur étanche hybride M12 2+3 broches
• Configuration des contacts : 2 contacts puissance + 3 contacts signal (total 5 broches)
• Courant contact puissance : 7A, Ø 1,2 mm
• Courant contact signal : 2A, Ø 1,0 mm
• Tension nominale : jusqu’à 125V pour les broches puissance et 60V pour les broches signal (configuration 2+3)
• Tension d’isolement : jusqu’à 1000V pour la configuration hybride 5 broches
• Sections de câble prises en charge : 0,3 mm² à 1,0 mm² (24–18 AWG)
• Diamètre extérieur maxi du câble : MAX Ø8,5 mm
• Indice de protection : IP67 (câble surmoulé)
• Mode de connexion : Verrouillage par pression (raccordement sans outil)
• Matériau du boîtier / résistance au feu : Boîtier ignifuge UL94-V0
• Plage de température de fonctionnement : -40°C à +105°C
• Durabilité d’accouplement : >500 cycles
• Applications typiques : capteurs, systèmes de contrôle, compteurs intelligents, dispositifs IoT, automatisation industrielle
• Option pré-assemblée : disponible moulée avec câble pour installations prêtes à l’emploi
• Certifications : ISO9001, CE, UL, RoHS, TUV
