Connecteur de données

d'alimentation électriquefil à filcirculaire

Résumé du produit

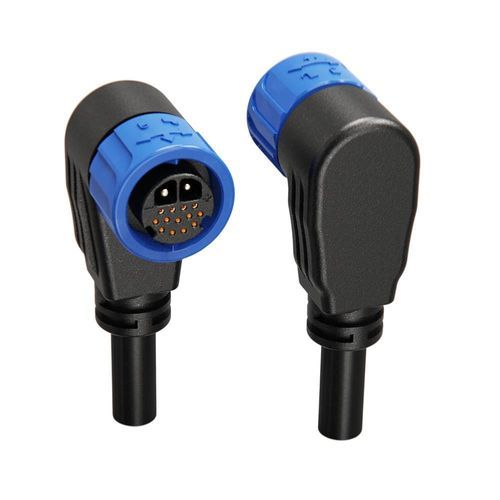

Connecteur signal haute densité 15 broches avec contacts d'alimentation 20A et contacts signal 5A, verrouillage push et indice IP67, conçu pour réseaux de capteurs et transmission de données.

Aperçu

• Conception 15 broches haute densité – 2 contacts d'alimentation (20A, φ2.4mm) et 13 contacts signal (5A, φ1.0mm) dans une coque M23 compacte, optimisant la connectivité en espace restreint.
• Mécanisme de verrouillage push – Connexion/déconnexion rapide sans outil avec verrouillage automatique, garantissant une transmission stable dans les environnements soumis aux vibrations.
• Étanchéité IP67 – Conception entièrement scellée protégeant les contacts sensibles contre l'humidité et la poussière.
• Installation de câbles flexible – Prend en charge des câbles de 0.3mm²–6mm² (24–9 AWG) avec diamètre max φ16mm, adapté à divers types de câbles capteurs et données.
• Intégrité du signal assurée – Contacts en alliage de cuivre plaqués or/argent et boîtier ignifuge UL94-V0 pour une transmission fiable et résistante aux interférences.
• Certifications internationales – Certifié UL, TUV, CE et RoHS.

Tableau des spécifications
Détails produit | Variante 1 | Variante 2 | Variante 3
Nombre de broches | 6（2+4） Broches | 8（2+1+5） Broches | 15（2+13） Broches
Diamètre des broches x nombre | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Courant nominal | 50A+5A | 50A+15A+5A | 20A+5A
Tension nominale | 300V+60V | 300V+125V+60V | 125V+60V
Tension de tenue | 5000V | 3000V | 3000V
Section câble | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
Gamme de diamètres | MAX φ16mm | MAX φ16mm | MAX φ16mm
Indice de protection | IP67 | IP67 | IP67
Mode de connexion | Verrouillage push | Verrouillage push | Verrouillage push
Indice de combustion | UL94-V0 | UL94-V0 | UL94-V0
Température de fonctionnement | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caractéristiques / spécifications techniques

• Modèle commercial : M23 15-Pin Signal Waterproof Connector
• Nombre de broches : 15 (2 alimentation + 13 signal)
• Tailles contacts : alimentation φ2.4mm (20A), signal φ1.0mm (5A)
• Courant nominal (variante 15 broches) : 20A (alimentation) + 5A (signal)
• Tension nominale : 125V + 60V (variante 15 broches)
• Tension de tenue : 3000V
• Matériaux des contacts : alliage de cuivre avec plaquage or/argent (assure l'intégrité du signal)
• Indice de protection : IP67 (étanche et anti-poussière)
• Mode de connexion : Push-Locking (verrouillage auto, rapide, sans outil)
• Plage de section câble prise en charge : 0.3mm² – 6mm² (24–9 AWG), diamètre max φ16mm
• Indice de résistance au feu du boîtier : UL94-V0
• Plage de température de fonctionnement : -40°C à +105°C
• Durabilité mécanique : >500 cycles d'accouplement spécifiés
• Certifications : ISO9001, CE, UL, RoHS (TÜV/3C selon variantes)
• Applications typiques : réseaux de capteurs, transmission d'alimentation et de données en environnements humides ou poussiéreux, automatisation industrielle, éclairage extérieur et systèmes embarqués.
