Connecteur d'alimentation électrique

fil à cartecirculairepush-to-lock

Résumé produit

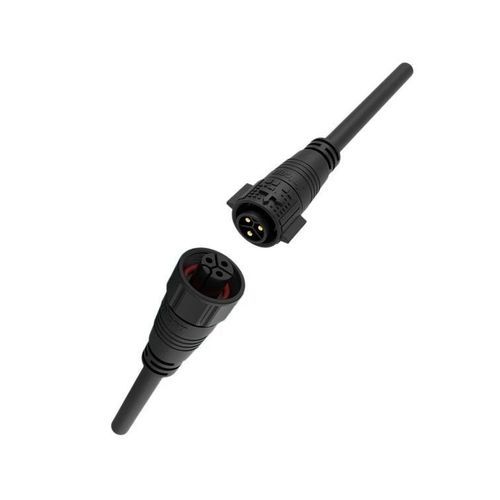

Connecteur circulaire étanche 3 broches, série M19, variante 3 broches indiquée 15A / 300V (contacts en alliage de cuivre Φ2,0mm). Système de verrouillage par poussoir, indice de protection IP67, conçu pour l'automatisation industrielle et la distribution d'alimentation.

Caractéristiques clés

• Courant nominal 15A – Contacts en alliage de cuivre Φ2,0mm indiqués pour 15A / 300V (présentation produit).
• Mécanisme à verrouillage par poussoir – Connexion/déconnexion sans outil pour un montage et une maintenance efficaces sur site.
• Étanchéité IP67 – Protégé contre la poussière et l'immersion temporaire jusqu'à 1 m ; IP68/IP69K disponibles sur modèles spécifiques ou sur demande.
• Compatibilité large de câbles – Support typique 0,5mm²–1,5mm² (20–16 AWG) pour la variante 3 broches ; d'autres variantes acceptent des sections supérieures.
• Certifications internationales – UL, TUV, CE, RoHS mentionnées ; normes d'usine telles qu'ISO9001 référencées au niveau du site.

Tableau des spécifications (tel que présenté sur la page)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Remarques et contexte produit

• La fiche met en avant une valeur de 15A pour la variante 3 broches avec contacts Φ2,0mm et 300V (texte marketing).
• Le tableau technique présente plusieurs variantes selon le nombre de broches et des valeurs par variante ; vérifier la spécification exacte avant commande.
• Options au niveau de la série : IP67 standard, IP68/IP69K disponibles, large plage de température de fonctionnement (typ. −40℃ à +105℃ ; certaines variantes jusqu'à +125℃), boîtiers UL94‑V0 et durabilité >500 cycles d'accouplement.

Caractéristiques techniques

• Série / modèle : M19 (série)
• Type de produit : connecteur circulaire étanche 3 broches, verrouillage par poussoir
• Courant nominal (ligne marketing) : 15A (contacts Φ2,0mm en alliage de cuivre) — 15A / 300V (présentation)
• Valeurs alternatives par tableau : certaines variantes 2/3 broches listées à 20A
• Diamètre de contact (marketing) : Φ2,0mm (alliage de cuivre)
• Tension nominale : 300V (présentation) ; valeurs variables selon variante
• Tension de tenue (par tableau) : jusqu'à 1500V pour certaines variantes
• Section de câble (3 broches marketing) : 0,5mm²–1,5mm² (20–16 AWG) ; plages selon variante dans le tableau
• Protection / ingress : IP67 standard ; IP68/IP69K disponibles sur modèles spécifiques
• Mode de connexion : verrouillage par poussoir (sans outil)
• Inflammabilité : UL94‑V0 (boîtier)
• Température de fonctionnement : −40℃ à +105℃ (typique)
• Certifications : UL, TUV, CE, RoHS ; normes d'usine ISO9001
• Durée de vie des accouplements : ≥500 cycles (déclaration de série)
