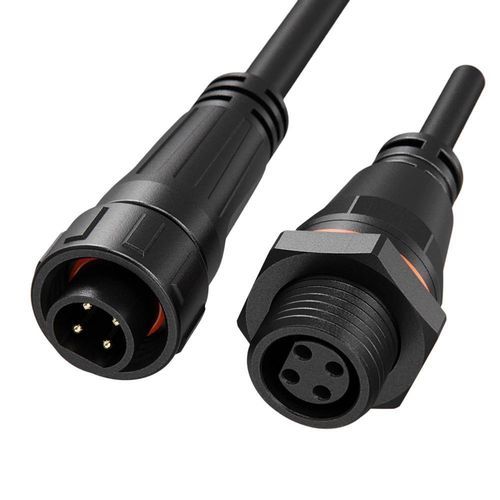

Connecteur d'alimentation électrique

fil à filcirculaireverrouillable par vis

Aperçu
Connecteur circulaire étanche M16 4 broches 10 A avec indice IP68, disponible en version terminable sur site (field-installable) ou moulée sur câble pour les applications d'automatisation industrielle et de mesure. Les contacts en alliage de cuivre Φ1.0 mm fournissent 10 A/125 V dans un encombrement 4 broches compact. Certifié ISO9001, CE, UL, TUV et RoHS ; proposé en configurations à assembler sur site ou en câbles pré-moulés.

Points clés

• Alimentation multi-broches 10 A – contacts en alliage de cuivre Φ1.0 mm évalués pour 10 A/125 V en configuration 4 broches.
• Mécanisme de verrouillage par vis – accouplement fileté assurant des connexions sécurisées et résistantes aux vibrations.
• IP68 étanche – parfaitement scellé contre la poussière et l'immersion pour des environnements extérieurs et industriels sévères.
• Options d'assemblage – connecteurs terminables sur site ou variantes moulées sur câble pour câblage sur place ou assemblages plug-and-play.
• Certifications internationales – ISO9001, CE, UL, TUV, RoHS (systèmes qualité usine et certificats produits documentés).
• Boîtier résistant au feu – plastique technique avec indice UL94-V0 pour une sécurité accrue.
• Large plage de fonctionnement – de -40°C à +105°C (certaines variantes de la série peuvent supporter des températures plus élevées selon spécification).
• Durabilité – conçu pour 500+ cycles de connexion pour préserver des performances de contact stables.

Détails produit (vue tableau)
Détails produit | Spécification 1 | Spécification 2 | Spécification 3 | Spécification 4 | Spécification 5 | Spécification 6 | Spécification 7
Nombre de broches | 2 broches | 3 broches | 4 broches | 5 broches | 2+4 broches | 7 broches | 8 broches
Diamètre de broche X nombre | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Courant nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tension nominale | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tension d'isolement | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Section de câble | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Plage de diamètres | MAX φ3.6mm (tous) | Niveau de protection | IP68 (tous) | Mode de connexion | Verrouillage à vis (tous) | Classement inflammabilité | UL94-V0 (tous) | Température de fonctionnement | -40°C – 105°C (tous) | Certification | ISO9001, CE, UL, TUV, RoHS (tous)

Applications et avantages

• Idéal pour capteurs d'automatisation industrielle, câblage d'actionneurs, instruments de mesure et équipements extérieurs nécessitant des connexions d'alimentation étanches.
• Adapté aux environnements où la résistance aux vibrations et l'étanchéité sont critiques (accouplement fileté et IP68).
• Options d'approvisionnement flexibles : connecteurs terminables sur site pour assemblage local ou câbles pré-moulés pour installations plug-and-play.

Caractéristiques / spécifications techniques

• Série / Désignation commerciale : M16
• Marque : JNICON
• Type de verrouillage : Verrouillage à vis (filetage)
• Nombre de broches : 4 broches (également disponible en 2, 3, 5, 2+4, 7, 8)
• Contact : alliage de cuivre, diamètre de contact principal Φ1.0 mm pour 10A
• Courant nominal : 10 A (pour la configuration 4 broches)
• Tension nominale : typ. 125 V (varie selon configuration, voir tableau pour variantes)
• Tension d'isolement : jusqu'à 1500 V selon variante
• Indice de protection : IP68 (étanche à la poussière et à l'immersion)
• Plage de section de câble : 0.3 mm² à 1.0 mm² selon configuration (voir tableau)
• Niveau de résistance au feu : UL94-V0
• Température de fonctionnement : -40°C à +105°C
• Cycles de connexion : conçu pour 500+ cycles de branchement/débranchement
• Options d'assemblage : terminable sur site ou moulé sur câble
• Certifications : ISO9001, CE, UL, TUV, RoHS
