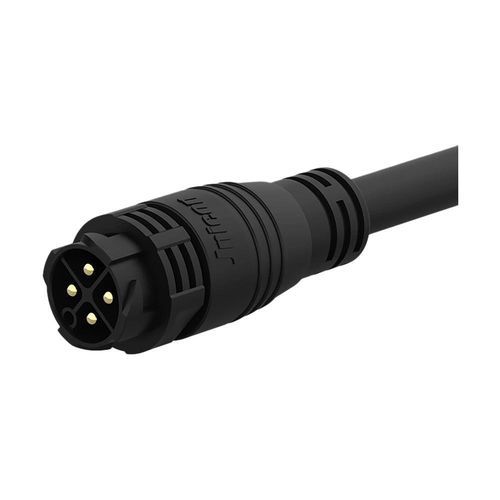

Connecteur d'alimentation électrique

fil à cartecirculairepush-to-lock

Présentation

• Distribution d'alimentation 50A — contacts en alliage de cuivre φ3,5mm supportant 50A à 500V, adaptés aux machines industrielles et à la distribution d'alimentation d'éclairages LED extérieurs.
• Mécanisme à verrouillage par pression — connexion/déconnexion rapide sans outil avec verrouillage automatique pour des liaisons stables en environnements à forte vibration.
• Étanchéité IP67 — conception entièrement scellée résistant à l'eau, la poussière et l'huile ; adapté aux sols d'usine et aux installations extérieures.
• Large compatibilité câble — supporte 1,0mm²–6mm² (18–9 AWG) avec diamètre extérieur max φ16mm.
• Construction durable — boîtier résistant au feu UL94 V‑0 et plage de fonctionnement -40°C à 105°C pour une fiabilité longue durée.
• Certifications internationales — modèles certifiés UL, TUV, CE et RoHS ; usine certifiée ISO9001.

Détails produit
Nombre de broches : 2 broches | 3 broches | 4 broches | 5 broches
Diamètre des broches × nombre : φ3,5mm | φ3,5mm | φ3,5mm | 2,7mm
Courant nominal : 50A | 50A | 50A | 30A
Tension nominale : 500V | 500V | 500V | 300V
Tension de tenue : 2500V | 2500V | 2500V | 1500V
Section câble : 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG)
Plage de diamètre : MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Niveau de protection : IP67 | IP67 | IP67 | IP67
Mode de connexion : Verrouillage par pression | Verrouillage par pression | Verrouillage par pression | Verrouillage par pression
Classement retardateur de flamme : UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Température de fonctionnement : -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certifications : ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caractéristiques / Spécifications techniques

• Série / Modèle : M25
• Matériau des contacts : alliage de cuivre (contacts φ3,5mm sur variantes 2/3/4 broches)
• Courant nominal : jusqu'à 50A (variable selon nombre de broches)
• Tension nominale : jusqu'à 500V (variable selon nombre de broches)
• Tension de tenue : jusqu'à 2500V
• Section de câble prise en charge : 1,0 mm² – 6 mm² (18 – 9 AWG)
• Diamètre extérieur maxi du câble : φ16mm
• Indice de protection : IP67 (étanche à la poussière et immersion temporaire)
• Méthode de verrouillage : Verrouillage par pression (auto‑verrouillage)
• Matériau du boîtier : plastique technique retardateur de flamme, UL94 V‑0
• Plage de température de fonctionnement : -40℃ à 105℃
• Durabilité des accouplements : >500 cycles
• Certifications courantes : ISO9001, UL, TUV, CE, RoHS
