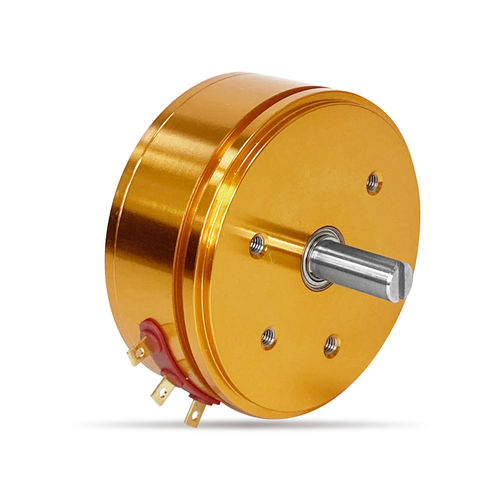

Potentiomètre monotour WDH50A

manuelà effet Hallpour équipement électronique

Aperçu
WDH50A — Potentiomètre magnétique sans contact 1 tour offrant une détection de position continue à 360° pour applications industrielles de contrôle et de mesure.

Caractéristiques principales

• Capteur rotatif magnétique sans contact (potentiomètre numérique)
• Version économique adaptée aux applications sensibles au coût
• Bornier latéral pour câblage panneau
• Une paire de roulements à billes de précision
• Montage servo et à vis

Caractéristiques mécaniques

• Angle mécanique : 360º (rotation continue)
• Degré de protection : IP40
• Couple de fonctionnement : <1 mN·m (standard)
• Vitesse maximale : 6000 tr/min
• Durée de vie : 100 000 000 cycles
• Masse : env. 100 g
• Matériau du boîtier : alliage d'aluminium anodisé
• Matériau de l'arbre : acier inoxydable

Caractéristiques environnementales

• Température de fonctionnement : -40℃ à +85℃
• Température de stockage : -40℃ à +85℃
• Résistance ESD : Décharge contact ±8 kV, décharge air ±15 kV (EN61000-4-2:2009)
• Immunité EMS : 10 V/m (80 MHz–1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Caractéristiques électriques

• Modèle standard : WDH50A 0505 W360 (autres variantes d'entrée/sortie disponibles)
• Tension d'entrée (0505) : 5V ±10%
• Signal de sortie (0505) : 0–100% Vcc
• Consommation (sans charge) : <16 mA
• Déviation aux extrémités : <1%·VCC
• Résistance de charge : >100 kΩ
• Angle électrique effectif : 360º
• Tolérance de linéarité indépendante : ±0.3%
• Résolution : 4096 (12 bit)
• Vitesse de mise à jour : 0.3 ms
• Résistance d'isolement : >1000 MΩ (500 V DC)
• Tension d'essai diélectrique : 1 min à 500 V AC

Tension d'entrée / options de sortie

• 0505 — 5V ±10% / 0–100% Vcc
• 2410 — 15–30V / 0–10V
• 2405 — 9–30V / 0–5V
• 2442 — 15–30V / 4–20 mA

Spécifications spéciales disponibles

• Interfaces de sortie supplémentaires : incrémentale, SSI, SER, SPI, RS485, RS422, CAN, USB
• Options analogiques spéciales : 1010 (10V entrée → 0–10V sortie), 0305 (3.3V entrée → 0–5V sortie), double analogique, PWM
• Angle mécanique spécial : versions avec butée (ex. ~345°, ou 270°, 180°, 90° — sur demande)
• Couple spécial : faible <0.5 mN·m ou élevé <30 mN·m disponibles
• Arbre spécial : longueur, diamètre ou usinage spécifique (rainuré, aplati, perçage, etc.)

Résumé technique

• Modèle : WDH50A
• Type : Potentiomètre magnétique sans contact 1 tour
• Angle mécanique / électrique : 360º
• Protection : IP40
• Résolution : 4096 (12 bit)
• Entrée standard : 5V ±10% (0505)
• Sortie standard : 0–100% Vcc (0505)
• Température de fonctionnement : -40℃ à +85℃
• Boîtier : alliage d'aluminium anodisé
• Arbre : acier inoxydable
