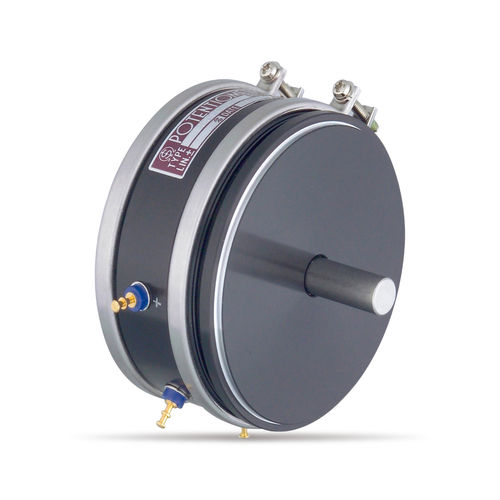

Potentiomètre monotour FSCB50A

manuelde contrôleà plastique conducteur

Produit
Le FSCB50A est un potentiomètre non linéaire 1 tour avec sortie SINCOS, conçu pour la mesure angulaire précise et l'intégration en montage servomoteur.

Caractéristiques clés

• Élément résistif en plastique conducteur
• 1 tour (360° déplacement électrique et mécanique)
• Compatible montage servomoteur
• Sortie SINCOS (non linéaire) pour détection angulaire

Spécifications générales
Plage de résistances standard : 1K, 2K, 5K, 10K Ω
Valeurs pratiques spéciales : 20K, 50K, 100K Ω
Tolérance sur résistance totale : Classe standard ±15% (L), Classe précision ±10% (K)
Tolérance de conformité (crête-à-crête) : Standard ±0.5%, Précision ±0.3%, Super précision ±0.2%
Résolution : Essentiellement infinie
Régularité de sortie : <0.1% (par rapport à la tension d'entrée)
Variation de résistance de contact : <8% C.R.V.
Puissance admissible : 1.25 W
Course électrique : 360° (rotation continue)
Course mécanique : 360° (rotation continue)
Résistance d'isolement : >1000 MΩ (1000 V DC)
Tenue diélectrique : 1000 V AC pendant 1 minute
Couple de démarrage : <5 mN·m (50 gf·cm)
Coefficient de température de la résistance : ±400 p.p.m./℃
Masse : env. 120 g

Spécifications spéciales disponibles
Types d'arbres spéciaux : arbre Ø6.35 mm (dimension inch) ; arbres avec sortie avant et arrière (arbre arrière Ø6 mm, longueur 15 mm) ; usinage spécifique de l'arbre
Montage spécial : type avec bague (bushing mount)
Versions multi-sections : jusqu'à 3 sections (longueur du boîtier augmentée de 17 mm par section supplémentaire)

Résumé technique

• Modèle : FSCB50A
• Type : potentiomètre non linéaire 1 tour (sortie SINCOS)
• Élément : plastique conducteur
• Courses : 1 tour, 360° électrique/mécanique
• Gamme de résistances : 1K/2K/5K/10K (standard); 20K/50K/100K (spécial)
• Puissance : 1.25 W
• Résistance d'isolement : >1000 MΩ (1000 V DC)
• Tenue diélectrique : 1000 V AC, 1 minute
• Couple de démarrage : <5 mN·m (50 gf·cm)
• Variation de résistance de contact : <8% C.R.V.
• Régularité de sortie : <0.1% (vs. tension d'entrée)
• Masse : env. 120 g
• Options disponibles : arbres spéciaux, montage avec bague, multi-sections jusqu'à 3
