Potentiomètre monotour R40

manuelà effet Hallpour applications industrielles

Aperçu du produit

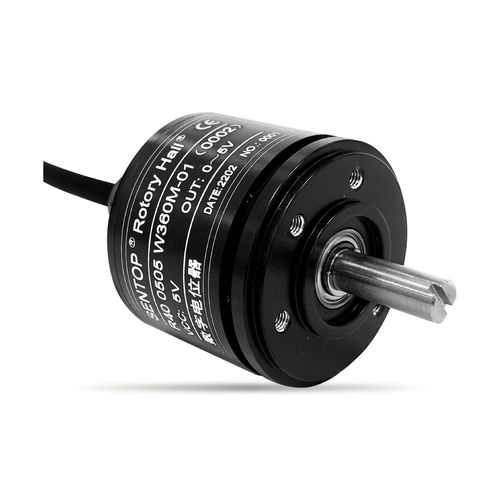

Le R40 est un potentiomètre magnétique sans contact 1 tour (capteur rotatif magnétique à effet Hall) conçu pour des environnements à haute protection. Il offre une longue durée de vie et plusieurs options de sortie standard ou personnalisables.

Caractéristiques

• Capteur rotatif magnétique à effet Hall (potentiomètre sans contact)
• Indice de protection IP67
• Une paire de roulements à billes de précision
• Montage servo et montage par vis
• Multiples signaux de sortie : interfaces analogiques et numériques

Caractéristiques mécaniques générales
Angle mécanique : 360º (continu)
Degré de protection : IP67
Couple de fonctionnement : <1 mN·m
Durée de vie : 100 000 000 cycles
Masse : env. 120 g
Matériau du boîtier : alliage d'aluminium anodisé
Matériau de l'arbre : acier inoxydable

Caractéristiques environnementales
Plage de température de fonctionnement : -40℃ ～ +85℃
Plage de température de stockage : -40℃ ～ +85℃
Résistance ESD : décharge par contact ±8 kV, décharge aérienne ±15 kV (EN61000-4-2:2009)
Résistance EMS : 10 V/m (80 MHz ～ 1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Caractéristiques électriques générales
Modèle standard : R40 0505 W360
Tension d'entrée (standard) : 5 V ±10%
Signal de sortie (standard) : 0 ～ 100% Vcc
Consommation courant (sans charge) : <16 mA
Déviation de sortie aux extrémités : <1% · VCC
Résistance de charge : > 100 kΩ
Angle électrique effectif : 360º
Tolérance de linéarité indépendante : ±0.3%
Résolution : 4096 (12 bit)
Taux de mise à jour : 0.3 ms
Résistance d'isolement : > 1000 MΩ (500 V DC)
Tenue diélectrique : 1 min (500 V AC)

Tension d'alimentation / Signal de sortie (variantes)
0505 : 5 V ±10% / 0 ～ 100% Vcc
2410 : 15 ～ 30 V / 0 ～ 10 V
2405 : 9 ～ 30 V / 0 ～ 5 V
2442 : 15 ～ 30 V / 4 ～ 20 mA

Options spéciales disponibles

• Signaux analogiques spéciaux : ex. 1010 (10 V appliqué, 0 ～ 10 V en sortie), 0305 (3.3 V appliqué, 0 ～ 5 V en sortie), PWM
• Autres interfaces de sortie : incremental, SSI, SPI, RS485, RS422, CAN, USB
• Axe sur mesure : longueur, diamètre ou usinage (rainuré, aplati, etc.)
• Angle mécanique personnalisé : avec butée (ex. 345°, 270°, 180°, 90° ou autre)
• Options de couple personnalisées : couple faible <0.5 mN·m ou couple élevé <30 mN·m

Caractéristiques / Données techniques

• Nom du modèle : R40
• Type : potentiomètre magnétique sans contact 1 tour (effet Hall)
• Angle mécanique : 360° continu
• Protection : IP67
• Température de fonctionnement : -40℃ à +85℃
• Tension d'entrée (standard) : 5 V ±10%
• Sortie (standard) : 0–100% Vcc
• Résolution : 4096 (12-bit)
• Tolérance de linéarité : ±0.3%
• Consommation de courant : <16 mA
• Masse : env. 120 g
• Boîtier : alliage d'aluminium anodisé ; Arbre : acier inoxydable
• Résistance d'isolement : >1000 MΩ (500 V DC)
• Tenue diélectrique : 1 min à 500 V AC
