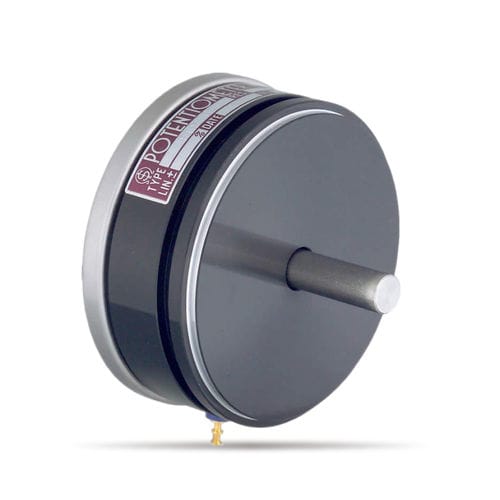

Potentiomètre monotour FCP50A

manuelà plastique conducteurà contrôle manuel

Produit
Potentiomètre 1-tour en plastique conducteur FCP50A conçu pour montage servo, avec support à roulement à billes pour une sortie régulière.

Caractéristiques

• Élément en plastique conducteur, monoversion
• Compatible montage servo
• Support à roulement à billes pour faible friction et sortie fluide
• Possibilité de versions multisections et taps supplémentaires

Spécifications générales
Gamme de résistances standard : 1K, 2K, 5K, 10K Ω. Valeurs pratiques spéciales : 500, 20K, 50K, 100K, 200K, 500K Ω. Tolérance de résistance totale : classe standard ±10% (K). Tolérance de linéarité indépendante : standard ±0,5 %, précision ±0,2 %, super précision ±0,05 %. Résolution : essentiellement infinie. Lissage de sortie : inférieur à 0,1 % (par rapport à la tension d'entrée). Variation de la résistance de contact : inférieure à 2 % C.R.V. Puissance nominale : 3,0 W. Course électrique : 350° ±5°. Course mécanique : 360° (rotation continue). Résistance d'isolement : >1000 MΩ (1000 V DC). Tension d'isolement : 1 minute à 1000 V AC. Couple de démarrage : <4 mN·m (40 gf·cm). Coefficient de température de la résistance : ±400 p.p.m./°C. Masse : env. 70 g.

Options spéciales disponibles

• Types d'axe spéciaux : sortie avant et arrière (axe arrière Ø6 mm × 15 mm de longueur) ; axe en dimensions impériales Ø6,35 mm ; usinage spécial de l'axe
• Course électrique personnalisée
• Taps supplémentaires : jusqu'à 3 taps disponibles
• Avec butée : angle de rotation 320° ; couple de butée 0,9 N·m (9 kgf·cm)
• Multi-sections : jusqu'à 7 sections (longueur du boîtier augmentée de 12 mm par section)

Dimensions
Plan de dimensions disponible (nom de fichier contenant "FCP50A").

Caractéristiques techniques / spécifications

• Modèle : FCP50A
• Type : potentiomètre 1-tour en plastique conducteur
• Plage de résistances standard : 1K–10K Ω (extensible jusqu'à 500K Ω)
• Puissance nominale : 3,0 W
• Course électrique : 350° ±5° ; Course mécanique : 360° continue
• Résistance d'isolement : >1000 MΩ ; Tension d'isolement : 1000 V AC 1 min
• Linéarité : jusqu'à ±0,05 % (super précision)
• Couple de démarrage : <4 mN·m ; Masse : env. 70 g
