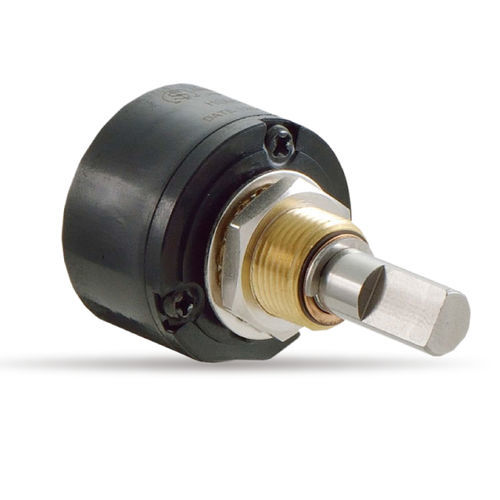

Potentiomètre rotatif HSM22

manuelà effet Hallpour applications industrielles

HSM22 1 tour POT magnétique sans contact. Caractéristiques : ★ Capteur magnétique rotatif (effet Hall) ★ Simple tour ★ Montage en douille Spécifications générales Consommation de courant - Sortie simple : Max. 16mA, Double sortie : Max. 32mA Tolérance de linéarité indépendante - ±0,5%FS(FS=360°) Angle de rotation mécanique - 360° (sans fin) Angle électrique effectif - 360° (sans fin) Tension appliquée - 5V±10%D.C. Résistance de la charge - >10KO Sortie effective - 10%±3% ~ 90%±3% Vin Caractéristiques de la température de sortie - dans les limites de ±0,3 %Vout/FS Masse - Environ 20g Couple de rotation - <5mNm (SOgf-cm) Spécifications environnementales Choc thermique - 5 cycles -40°C~+105°C Exposition à basse température - 24 heures à - 40°C Exposition à haute température - 1 000 heures à +105°C Vibration - 10-2000Hz 196m/s212 heures Chocs - 980m/s2 6ms(18)X) Durée de vie en rotation - Environ 50 000 000 Tolérance EMS - 100V/m(80MHz~ 1GHz 1kHz Sinwave80% Amplitude Modulation) Tolérance ESD ±8kV décharge de contact /±1SkV décharge aérienne (basé sur IEC 61000-4-2)
