Potentiomètre monotour OF30-MCA
manuelà plastique conducteur

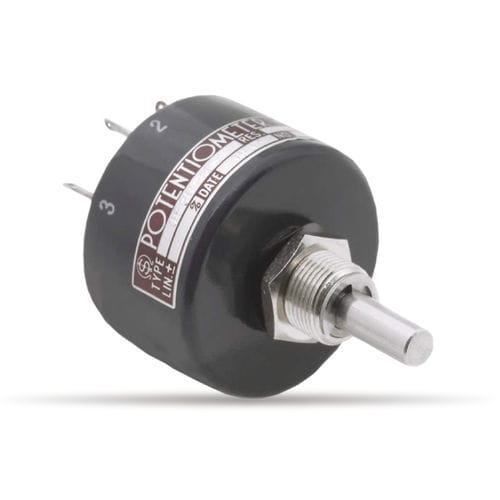

Potentiomètre monotour - OF30-MCA - SENTOP by Shanghai Sibo M&E Co., Ltd. - manuel / à plastique conducteur
Potentiomètre monotour - OF30-MCA - SENTOP by Shanghai Sibo M&E Co., Ltd. - manuel / à plastique conducteur
Potentiomètre monotour - OF30-MCA - SENTOP by Shanghai Sibo M&E Co., Ltd. - manuel / à plastique conducteur - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de SENTOP by Shanghai Sibo M&E Co., Ltd.

Caractéristiques

Construction
monotour
Actionnement
manuel
Autres caractéristiques
à plastique conducteur

Description

Aperçu
Potentiomètre mono-tour à huile OF30-MCA. Potentiomètre rotatif mono-tour en plastique conducteur, montage par douille, conçu pour des applications industrielles compactes nécessitant une sortie régulière, un réglage fin et une longue durée de vie.

Caractéristiques clés
  • Mono-tour
  • Élément en plastique conducteur
  • Montage par douille
  • Conception remplie d'huile pour une sortie stable et régulière
  • Résolution essentiellement infinie


Spécifications générales
Plage de résistances standard : 1K, 2K, 5K, 10K Ω
Valeurs optionnelles : 500, 20K, 50K, 100K Ω
Tolérance totale de résistance : ±10% (K)
Tolérance de linéarité : ±1,0% (standard), ±0,5% (précision)
Régularité de sortie : <0,1% (par rapport à la tension d'entrée)
Variation de résistance de contact : <2% C.R.V.
Puissance nominale : 1,0 W
Course électrique : 280±5°
Course mécanique : 360° (sans fin)
Résistance d'isolement : >100 MΩ (1000 V D.C.)
Rigidité diélectrique : 1 minute à 1000 V A.C.
Couple de démarrage : <30 mN·m (300 gf·cm)
Coefficient de température de la résistance : ±400 ppm/°C
Masse : env. 40 g

Spécifications spéciales disponibles
  • Types d'axe spéciaux : diamètre d'axe φ3,175 mm et douilles aux dimensions impériales ; usinage spécial de l'axe
  • Course électrique personnalisée
  • Prise supplémentaire : jusqu'à 1 prise disponible
  • Montage spécial : type servomount (dimensions de montage identiques à OF20HHPS ; longueur du boîtier 25,5 mm)


Résumé technique
  • Modèle : OF30-MCA
  • Type : Potentiomètre mono-tour à huile, plastique conducteur, montage par douille
  • Résistances standard : 1K / 2K / 5K / 10K Ω
  • Résistances optionnelles : 500 / 20K / 50K / 100K Ω
  • Puissance nominale : 1,0 W
  • Course électrique : 280±5° ; Course mécanique : 360° (sans fin)
  • Résistance d'isolement : >100 MΩ (1000 V D.C.)
  • Rigidité diélectrique : 1000 V A.C. pendant 1 minute
  • Couple de démarrage : <30 mN·m
  • Coefficient de température : ±400 ppm/°C
  • Masse : env. 40 g
  • Options disponibles : axe spécial, prise supplémentaire (jusqu'à 1), course électrique sur mesure, servomount
