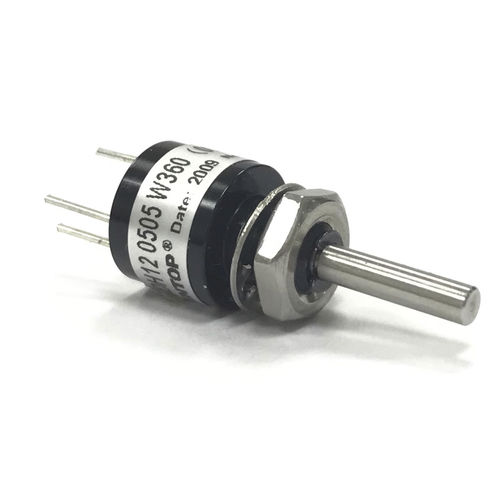

Codeur d'angle absolu WDH12
magnétiqueà potentiomètre12 bits

codeur d'angle absolu
codeur d'angle absolu
codeur d'angle absolu
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
absolu
Technologie
magnétique, à potentiomètre
Nb de tours codeurs absolus
12 bits
Construction
sans contact, monotour, à arbre plein
Signal de sortie
analogique, sortie de tension
Tension d'alimentation
5 Vcc
Matériau
en acier inoxydable, en aluminium
Niveau de protection
antidéflagrant, durci, de résistance aux chocs, pour environnements sévères, sécurisé, IP54, robuste
Applications
pour l'industrie, pour moteur, pour OEM, pour environnement difficile, d'extérieur
Autres caractéristiques
compact, miniature
Diamètre du boîtier

12 mm
(0,47 in)

Diamètre de l'axe

3 mm
(0,12 in)

Longueur

39,8 mm
(1,567 in)

Vitesse de rotation

Min: 0 rpm
(0 rad.min-1)

Max: 1 500 rpm
(9 425 rad.min-1)

Température de process

Min: -30 °C
(-22 °F)

Max: 125 °C
(257 °F)

Description

Série WDH12 Potentiomètre 1 tour sans contact (breveté) - Capteur rotatif magnétique - Version économique - Format de poche, diamètre du boîtier Φ12mm - Montage sur douille - Sens de sortie : Sens des aiguilles d'une montre (W), sens inverse des aiguilles d'une montre (C) - Angle électrique effectif : N'importe quel angle à l'intérieur de 360° Spécifications mécaniques générales - Angle mécanique : 360° (sans fin) - Degré de protection : IP54 - Couple de fonctionnement : <2.5mN.m - Vitesse maximale : 1500 tr/min - Durée de vie : 20 000 000 Spécifications environnementales - Température de fonctionnement : -30°C~+125°C - Température de stockage : -30°C~+125°C Spécifications électriques du Genearal - Modèle standard : WDH12 0505 W360 - Tension d'entrée : 5V±10% - Signal de sortie : 0~5V - Consommation de courant (sans charge) : <16mA - Déviation de sortie des deux extrémités : 10KΩ - Angle électrique effectif : 360° - Tolérance de linéarité indépendante : ±0.3% - Résolution : 4096(12bit) - Taux de mise à jour : 0.3ms Spécifications spéciales disponibles - Longueur spéciale de l'arbre. - Diamètre spécial ou usinage spécial sur l'arbre (comme l'arbre fendu, engraissé, etc.) Pour d'autres exigences spéciales, veuillez nous contacter à l'adresse suivante : trade1@sakae.cn

---

VIDÉO
