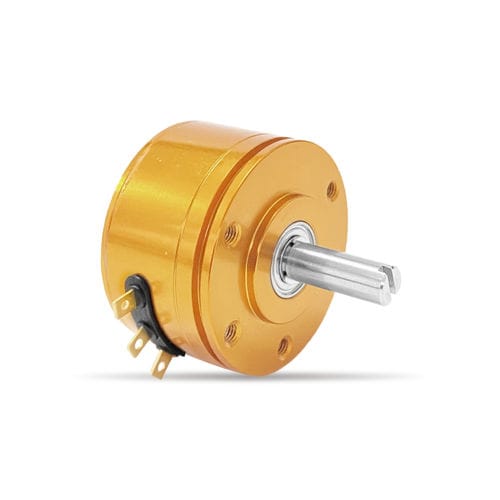

Capteur de déplacement angulaire WDH35G

sans contactmagnéto-inductifà potentiomètre

Série WDH35G Potentiomètre 1 tour sans contact (breveté) - Capteur rotatif magnétique - Boîtier métallique et couvercle arrière - Avec cosse latérale - Avec une paire de roulements à billes de précision - Montage à vis&Servomount - Diamètre du boîtier Φ35mm - Sens de sortie : Sens des aiguilles d'une montre (W), sens inverse des aiguilles d'une montre (C) - Angle électrique effectif : N'importe quel angle dans un rayon de 360° Spécifications mécaniques générales - Angle mécanique : 360° (sans fin) - Degré de protection : IP40 - Couple de fonctionnement : <1mN.m - Vitesse maximale : 6000 tr/min - Durée de vie : 100 000 000 Spécifications environnementales - Plage de température de fonctionnement : -40°C~+85°C, -40°C~+125°C (0505) - Température de stockage : -40°C~+85°C Spécifications électriques du Genearal Signal analogique absolu Modèle standard : WDH35G 0505 W360 - Tension d'entrée 5V±10%, signal de sortie 0~5V Modèle standard : WDH35G 2410 W360 - Tension d'entrée 15~30V, signal de sortie 0~10V Modèle standard : WDH35G 2405 W360 - Tension d'entrée 12~24V, signal de sortie 0~5V Modèle standard : WDH35G 2442 W360 - Tension d'entrée 15~30V, signal de sortie 4~20mA - Angle électrique effectif : 360 - Tolérance de linéarité indépendante : ±0,3 - Résolution : 4096（12bit) - Taux de mise à jour : 0.3ms Spécifications spéciales - Disponible pour une entrée spéciale à large tension 9~30V - Disponible pour incrémental, double sortie, SER, PWM, SSI, SPI. - Longueur spéciale, diamètre spécial ou usinage spécial sur l'arbre. - Faible couple<0,5mN.m ou couple élevé<30mN.m. - Avec butée, d'autres angles de rotation peuvent être personnalisés. Pour d'autres exigences spéciales, veuillez nous contacter à l'adresse suivante : trade1@sakae.cn
