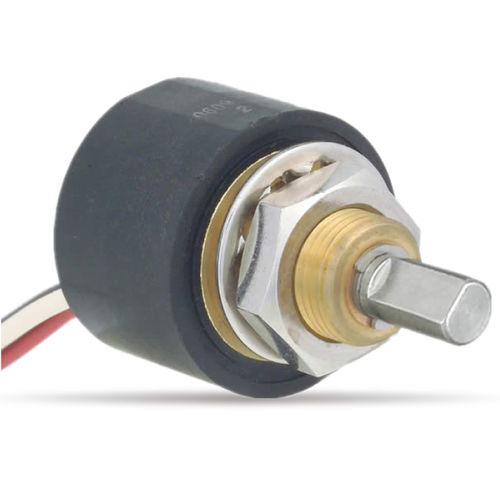

Potentiomètre monotour HSM30 series

manuelà effet Hallpour applications industrielles

Aperçu

• Potentiomètre rotatif magnétique sans contact (effet Hall) pour mesure de position industrielle.
• Modèle HSM30 — mono-tour, montage par douille, rotation mécanique continue 360°.
• Disponible en sortie simple ou double ; options multiples pour sorties et tension d'alimentation.

Caractéristiques principales

• Capteur sans contact de type Hall pour longue durée de vie et sortie stable.
• Mesure de position mono-tour avec rotation mécanique continue à 360°.
• Options de montage par douille ou bride pour intégration sur panneau ou arbre.
• Faible couple de rotation et longue durée de vie en rotation (~50 000 000 cycles).

Spécifications générales
Consommation de courant : sortie simple max. 16 mA ; sortie double max. 32 mA.
Tolérance de linéarité indépendante : ±0,5 % FS (FS = 360°).
Angle mécanique de rotation : 360° (continu).
Angle électrique effectif : 360° (continu).
Tension d'alimentation : 5V ±10 % DC (options : 12V, 24V).
Résistance de charge : >10 kΩ.
Plage de sortie effective : 10 %±3 % ～ 90 %±3 % Vin.
Caractéristique de température de sortie : ±0,3 % Vout/FS.
Température de fonctionnement : -40°C à +120°C.
Température de stockage : -40°C à +120°C.
Masse : env. 45 g (HSM30F).
Couple de rotation : <5 mN·m (50 gf·cm).

Performances environnementales
Choc thermique : 5 cycles -50°C à +125°C.
Exposition basse température : 24 heures à -50°C.
Exposition haute température : 1 000 heures à +125°C.
Vibration : 10–2000 Hz, 196 m/s², 12 heures.
Choc : 980 m/s², 6 ms (18 fois).
Durée de vie en rotation : env. 50 000 000 cycles.
Immunité EMS : 100 V/m (80 MHz–1 GHz, 1 kHz sinus, 80 % AM).
Immunité ESD : ±8 kV contact / ±15 kV air (selon IEC 61000-4-2).

Options spéciales disponibles
Angles électriques spéciaux : 90°, 180°, 270° ou angles personnalisés.
Usinage spécial d'arbre et types d'arbre sur demande.
Sorties spéciales : PWM, croisé, parallèle, doubles sorties indépendantes.
Tensions spéciales : 12V, 24V.
Mode basse consommation : mode lent à consommation réduite (≤ 11 mA).

Caractéristiques techniques

• Modèle : HSM30
• Type : potentiomètre magnétique sans contact 1 tour (effet Hall)
• Tension d'alimentation (standard) : 5V ±10 % DC
• Sorties : simple ou double ; options disponibles sur demande
• Linéarité : ±0,5 % FS (FS = 360°)
• Angle électrique : 360° standard (angles spéciaux disponibles)
• Température de fonctionnement : -40°C à +120°C
• Durée de vie en rotation : ≈50 000 000 cycles
• Masse : ≈45 g (HSM30F)
• Couple de rotation : <5 mN·m (50 gf·cm)
