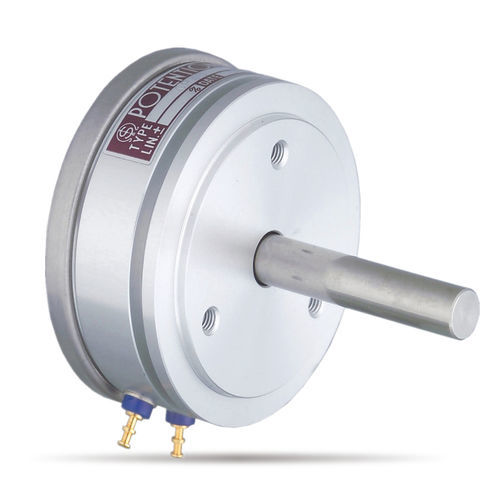

Potentiomètre monotour CP45

manuelbobinébobiné

Présentation
Le CP45 est un potentiomètre bobiné mono-tour conçu pour des applications avec montage servo. Il intègre un palier à billes et se décline en plusieurs types d'axes et valeurs de résistance.

Caractéristiques principales

• Élément bobiné mono-tour
• Montage servo
• Axe sur palier à billes
• Différentes diamètres d'axe et options mécaniques

Spécifications générales
Plage de résistances standard : 50Ω～20KΩ
Valeur maximale pratique : 50KΩ
Tolérance de résistance totale : Classe standard ±3% (H), Classe précision ±1% (F)
Tolérance de linéarité indépendante : Classe standard ±0,5%, Classe précision ±0,1% (±0,2% pour ≤2KΩ)
Puissance admissible : 1,0 W
Bruit : <100Ω E.N.R.
Parcours électrique : 355° ±3°
Parcours mécanique : 360° (rotation continue)
Résistance d'isolement : >1000 MΩ (1000 V DC)
Tenue diélectrique : 1000 V AC, 1 minute
Couple de démarrage : <4 mN·m (40 gf·cm)
Coefficient de température de la résistance : ±20 ppm/℃
Masse : env. 55 g

Options disponibles

• Valeurs de résistance spéciales — faibles valeurs (10Ω, 20Ω)
• Types d'axe spéciaux — sortie d'axe avant et arrière (axe arrière Ø6 mm, longueur 15 mm), axes en inch (Ø6,35 mm), usinages spécifiques sur l'axe
• Parcours électrique personnalisé
• Points de connexion supplémentaires — jusqu'à 5 taps
• Avec butée — angle de rotation 330° ; couple de butée 0,9 N·m (9 kgf·cm)
• Montage spécial — type manchon (bushing)
• Versions multi-groupes — jusqu'à 7 groupes (longueur du boîtier +12 mm par groupe supplémentaire)

Données techniques

• Modèle : CP45
• Type : potentiomètre bobiné 1 tour
• Plage de résistances : 50Ω–20KΩ (valeurs spéciales 10Ω, 20Ω)
• Résistance maximale pratique : 50KΩ
• Tolérance : ±3% (standard), ±1% (précision)
• Linéarité : ±0,5% (standard), ±0,1% (précision)
• Puissance : 1,0 W
• Parcours électrique : 355° ±3° ; Parcours mécanique : 360° (rotation continue)
• Résistance d'isolement : >1000 MΩ (1000 V DC)
• Tenue diélectrique : 1000 V AC, 1 minute
• Couple de démarrage : <4 mN·m
• Coefficient de température : ±20 ppm/℃
• Masse : env. 55 g
