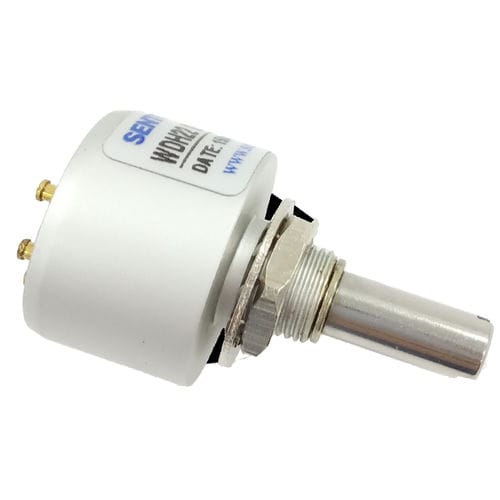

Capteur de déplacement angulaire WDH22B

sans contactmagnétiqueà effet Hall

Série WDH22B Potentiomètre 1 tour sans contact (breveté) - Capteur rotatif magnétique - Version économique - Avec roulements à billes de précision - Avec bornes à souder - Montage par douille - Diamètre du boîtier Φ22mm - Sens de sortie : Sens des aiguilles d'une montre (W), sens inverse des aiguilles d'une montre (C) - Angle électrique effectif : N'importe quel angle dans un rayon de 360° Spécifications mécaniques générales - Angle mécanique : 360° (sans fin) - Degré de protection : IP40 - Couple de fonctionnement : <2mN.m - Vitesse maximale : 1500 tr/min - Durée de vie : 50 000 000 Spécifications environnementales - Température de fonctionnement : -30°C~+125°C - Température de stockage : -30°C~+125°C Spécifications électriques du Genearal - Modèle standard : WDH22B 0505 W360 - Tension d'entrée : 5V±10% - Signal de sortie : 0~5V - Consommation de courant (sans charge) : <16mA - Déviation de sortie des deux extrémités : 10KΩ - Angle électrique effectif : 360° - Tolérance de linéarité indépendante : ±0.3% - Résolution : 4096（12bit) - Taux de mise à jour : 0.3ms Spécifications spéciales disponibles - Disponible pour PWM. Pour d'autres exigences particulières, veuillez nous contacter à l'adresse suivante : trade1@sakae.cn
