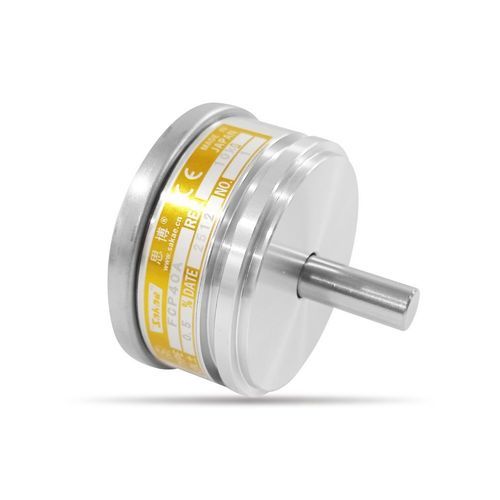

Potentiomètre monotour FCP40A

manuelà plastique conducteur

Produit
Potentiomètre plastique conducteur 1 tour FCP40A — montage servomoteur.

Caractéristiques

• Monotour, montage servomoteur
• Elément résistif en plastique conducteur
• Faible couple de démarrage et sortie lisse

Spécifications générales
Gammes de résistance standard : 1K, 2K, 5K, 10K (Ω)
Valeurs pratiques spéciales : 500, 20K, 50K, 100K, 200K (Ω)
Tolérance de la résistance totale : Classe standard ±10% (K)
Tolérance de linéarité indépendante : ±0.5% / ±0.25% / ±0.1%
Résolution : Essentiellement infinie
Rugosité de sortie : <0.1% (par rapport à la tension d'entrée)
Variation de la résistance de contact : <2% C.R.V.
Puissance nominale : 2.0 W
Course électrique : 340° ±5°
Course mécanique : 360° (rotation continue)
Résistance d'isolement : >1000 MΩ (1000 V DC)
Tenue diélectrique : 1 minute à 1000 V AC
Couple de démarrage : <3 mN·m (30 gf·cm)
Coefficient de température de la résistance : ±400 ppm/°C
Masse : env. 60 g

Spécifications spéciales disponibles

• Types d'axe spéciaux : sortie d'axe avant et arrière ; axe arrière Ø6 mm longueur 15 mm ; diamètre d'axe Ø6,35 mm (inch) ; usinage spécial
• Course électrique spéciale (sur demande)
• Contacts additionnels : jusqu'à 3 taps
• Avec butée : angle de rotation 320°, résistance de butée 0,9 N·m (9 kgf·cm)
• Multi-gang : disponible jusqu'à 7 groupes (longueur du boîtier +12 mm par groupe)

Résumé technique

• Modèle : FCP40A
• Type : Potentiomètre plastique conducteur 1 tour (montage servomoteur)
• Options de résistance : standard 1K/2K/5K/10K Ω ; spéciales 500/20K/50K/100K/200K Ω
• Tolérance totale : ±10% (K)
• Linéarité : ±0.5% / ±0.25% / ±0.1%
• Puissance : 2.0 W
• Course électrique : 340° ±5°
• Course mécanique : 360° continue
• Résistance d'isolement : >1000 MΩ (1000 V DC)
• Tenue diélectrique : 1000 V AC, 1 min
• Variation résistance de contact : <2% C.R.V.
• Rugosité de sortie : <0.1%
• Couple de démarrage : <3 mN·m
• Coefficient de température : ±400 ppm/°C
• Masse : env. 60 g
