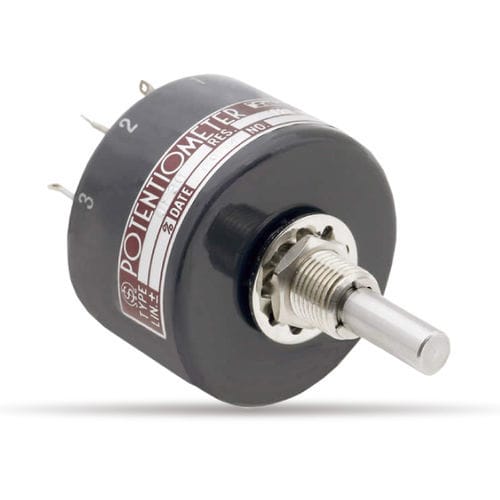

Potentiomètre monotour OF30

manuelbobinébobiné

Produit
OF30 — potentiomètre rempli d'huile destiné à la détection de position rotative et aux applications d'ajustement de résistance.

Caractéristiques principales

• Mono-tour
• Élément résistif bobiné (fil)
• Montage par douille (bushing)

Spécifications générales

• Plage de résistance standard : 500Ω ~ 10KΩ
• Valeur maximale pratique : 20KΩ
• Tolérance de résistance totale : Standard ±10% (K), Précision ±5% (J)
• Tolérance de linéarité indépendante : Standard ±2,0%, Précision ±0,5%
• Puissance admissible : 0,75 W
• Bruit : <100Ω E.N.R.
• Parcours électrique : 280° ±5°
• Parcours mécanique : 360° continu
• Résistance d'isolement : >100 MΩ (1000 V DC)
• Tension d'isolement : 1 minute à 1000 V AC
• Couple de démarrage : <30 mN·m (300 gf·cm)
• Coefficient de température de la résistance : ±20 p.p.m./°C
• Masse : env. 40 g

Spécifications spéciales disponibles

• Valeurs de résistance spéciales basses : 50Ω–200Ω
• Types d'axe spéciaux : diamètre d'axe φ3,175 mm, douille en dimensions impériales, usinages spéciaux sur l'axe
• Parcours électrique personnalisé (sur demande)
• Contact supplémentaire : jusqu'à 1 contact additionnel
• Option avec butée : angle de rotation 300° et couple de butée 0,3 N·m (3 kgf·cm)

Applications
Convient pour tableaux de contrôle industriels, détection de position, instrumentation et autres usages nécessitant un potentiomètre mono-tour compact et amorti à l'huile.

Informations de commande
Modèle : OF30. Spécifications standard et sur mesure disponibles ; demandez la fiche technique et les plans de cotes lors de la commande ou contactez le service commercial pour personnalisation et quantités minimales.
