Potentiomètre monotour WDD35

manuelà plastique conducteur

Aperçu

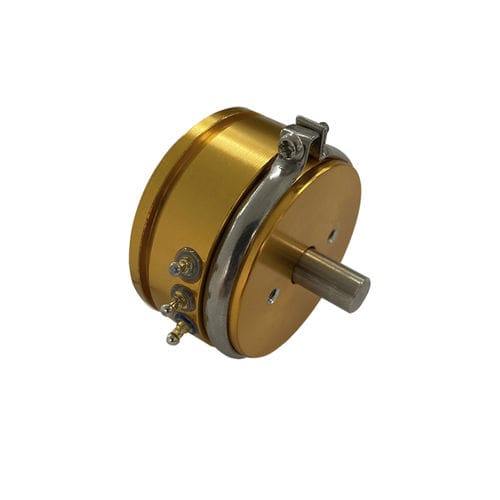

Potentiomètre 1 tour en plastique conducteur destiné à la détection de position angulaire et au réglage de position rotative. Série économie/classique avec plusieurs variantes (WDD35D4, WDD35D1, WDD35S, WDD35D8T).

Caractéristiques

• Élément résistif en plastique conducteur
• Version économie, conception classique
• Une paire de roulements à billes de précision
• Plusieurs modèles et options de montage disponibles

Dimensions
Plan de dimensions disponible.

Spécifications mécaniques générales
Angle mécanique : 360º (rotation continue)
Degré de protection : IP40
Couple de fonctionnement : <1 mN·m
Durée de vie : 20 000 000 cycles
Masse : env. 50 g
Roulements : une paire de roulements à billes de précision
Matériau boîtier : alliage d'aluminium anodisé
Matériau arbre : acier inoxydable
Balais : contact multiple en métal précieux

Spécifications environnementales
Température de fonctionnement : -55℃～+125℃
Température de stockage : -55℃～+125℃
Choc : 50G 11ms
Vibration : 15G / 10Hz ~ 2000Hz

Spécifications électriques générales
Résistances standard : 1K, 2K, 5K, 10K
Résolution : essentiellement infinie
Tolérance de résistance : ±15%
Tolérance de linéarité indépendante : ±0,1%
Angle électrique : 345°±2°
Puissance : 2W
Courant du balai : μA～1mA (Max. 2mA)
Résistance d'isolement : ≥1000MΩ (500V DC)
Tension de tenue : 500V AC / 1 min
Régularité de sortie : <0,1% par rapport à la tension d'entrée
Coefficient de température : ±400 P.P.M/°C

Options spéciales disponibles
Options : butée (angle électrique 340°), dispositif de rappel, sortie d'arbre avant/arrière, usinage spécial de l'arbre, prise supplémentaire, double section, avec cadran.

Caractéristiques techniques

• Modèle : WDD35
• Type : potentiomètre 1 tour en plastique conducteur
• Angle mécanique : 360º (rotation continue)
• Angle électrique : 345°±2°
• Protection : IP40
• Couple de fonctionnement : <1 mN·m
• Durée de vie : 20 000 000 cycles
• Masse : env. 50 g
• Boîtier : alliage d'aluminium anodisé
• Arbre : acier inoxydable (options d'usinage/extension)
• Balais : contact multiple en métal précieux
• Roulements : roulements à billes de précision (une paire)
• Résistances standard : 1K, 2K, 5K, 10K
• Puissance : 2 W
• Température de fonctionnement : -55℃ à +125℃
