Potentiomètre multitour 46HD series

manuelbobinébobiné

Produit

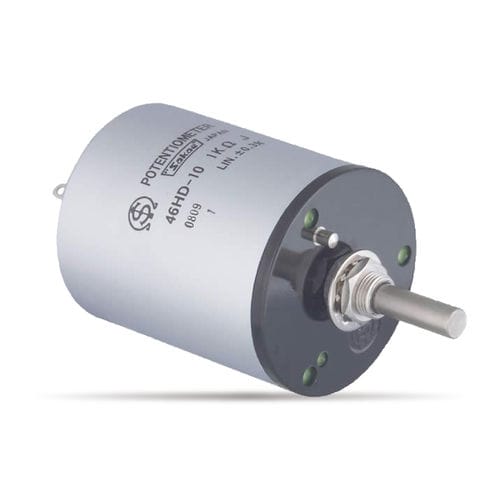

Potentiomètre bobiné multi-tour modèle 46HD, disponible en versions multi-tours et en montages par bague (bushingmount) ou servomount.

Caractéristiques

• Multi-tour : standard 3, 5, 10, 15 et 20 tours ; option spéciale 30 tours
• Élément résistif bobiné (wire-wound)
• Montage : bushingmount et servomount
• Accessoires en option : interrupteurs de fin de course, boîtier scellé, version remplie d'huile

Spécifications générales
Nombre de tours standard : 10 tours
Plage de résistance standard : 50 Ω ~ 100 kΩ
Valeur maximale pratique : 200 kΩ
Tolérance totale de résistance : Classe standard ±3% (H) [±5% (J) pour ≤1 kΩ] ; Classe précision ±1% (F) [élément mono-fil : ±2% (G)]
Tolérance de linéarité indépendante : Standard ±0,3% ; Précision ±0,1% (±0,15% sous 5 kΩ)
Puissance admissible : 5,0 W
Noise : <100 Ω E.N.R.
Course électrique : 3600° ±5°
Course mécanique : 3600°
Résistance d'isolement : >100 MΩ (1000 V CC)
Tenue diélectrique : 1 min à 1000 V CA
Couple de démarrage : <20 mN·m (bushingmount), <10 mN·m (servomount)
Résistance au clapet de butée : env. 0,9 N·m
Coefficient de température de la résistance : ±20 p.p.m./°C
Masse : env. 120 g

Spécifications spéciales disponibles

• Tours spéciaux : 30 tours (S46HD-30)
• Axe spécial : usinage spécial, sorties d'axe avant et arrière (bushingmount arrière : Ø6 mm × 28 mm avec bague M9×10 mm ; servomount arrière : Ø6 mm × 15 mm) ; axe Ø6,35 mm et bague en dimensions impériales disponibles
• Boîtier spécial : boîtier simple étanche
• Accessoires spéciaux : avec interrupteurs de fin de course
• Modèle spécial : version remplie d'huile (OF46HD)
• Multi-gang : disponible jusqu'à 2 gang

Spécifications techniques

• Modèle : 46HD
• Type : potentiomètre bobiné multi-tour
• Tours standard : 3, 5, 10, 15, 20 (exemple standard : 10 tours)
• Plage de résistance : 50 Ω à 100 kΩ (max. pratique 200 kΩ)
• Tolérance : Standard ±3% (H) ; Précision ±1% (F) [mono-fil : ±2% (G)]
• Linéarité : Standard ±0,3% ; Précision ±0,1% (±0,15% sous 5 kΩ)
• Puissance : 5,0 W
• Course électrique : 3600° ±5°
• Résistance d'isolement : >100 MΩ (1000 V CC)
• Tenue diélectrique : 1 min à 1000 V CA
• Couple de démarrage : <20 mN·m (bushingmount) / <10 mN·m (servomount)
• Masse : env. 120 g
