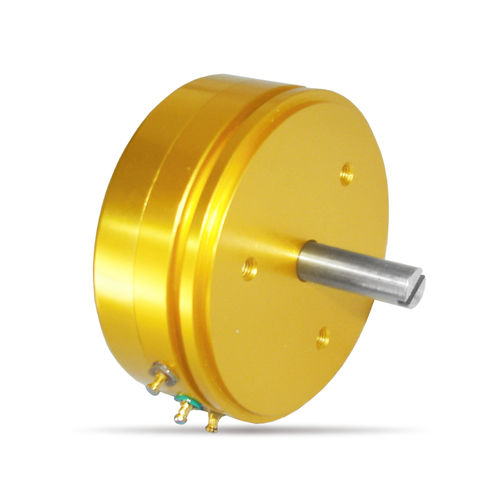

Potentiomètre monotour WDD50

manuelpour applications industriellesà plastique conducteur

Produit
Potentiomètre 1 tour en plastique conducteur WDD50 conçu pour des applications à rotation continue ; boîtier en aluminium anodisé et arbre en acier inoxydable, adapté à des environnements industriels.

Caractéristiques

• Élément résistif : plastique conducteur
• Montage : Screw & Servo mount
• Roulements : une paire de roulements à billes de précision

Dimension
Schéma de dimensions disponible pour le modèle WDD50.

Spécifications mécaniques générales
Angle mécanique : 360º (continu)
Degré de protection : IP40
Couple de fonctionnement : <1mN·m
Durée de vie : 20 000 000 cycles
Masse : env. 90 g
Roulements : une paire de roulements à billes de précision
Matériau du boîtier : alliage d'aluminium anodisé
Matériau de l'arbre : acier inoxydable
Matériau du balayage : balai multi-doigts en métal précieux

Spécifications environnementales
Plage de température de fonctionnement : -55℃～+125℃
Plage de température de stockage : -55℃～+125℃
Choc : 50G 11ms
Vibration : 15G / 10Hz ~ 2000Hz

Spécifications électriques générales
Résistances standard : 1K, 2K, 5K, 10K
Résolution : essentiellement infinie
Tolérance sur résistance : ±15%
Tolérance de linéarité indépendante : standard ±0.2% ; précision ±0.1%
Angle électrique : 355°±2°
Puissance : 2W
Courant du balai : μA～1mA (Max. 2mA)
Résistance d'isolement : ≥1000MΩ (500V D.C.)
Tension d'isolement : 500V A.C. / 1 min
Régularité de sortie : <0.1% par rapport à la tension d'entrée
Coefficient de température de la résistance : ±400 P.P.M/°C

Spécifications spéciales disponibles
Valeurs de résistance spéciales, angle électrique spécial, usinage spécial sur l'arbre disponibles sur demande.

Caractéristiques / Spécifications techniques

• Modèle : WDD50
• Type : potentiomètre 1 tour en plastique conducteur
• Angle mécanique : 360º (continu)
• Angle électrique : 355°±2°
• Options de résistance standard : 1K / 2K / 5K / 10K
• Puissance : 2W
• Couple de fonctionnement : <1mN·m
• Durée de vie : 20 000 000 cycles
• Degré de protection : IP40
• Température de fonctionnement : -55℃ à +125℃
• Boîtier : alliage d'aluminium anodisé
• Arbre : acier inoxydable
• Roulements : roulements à billes de précision (une paire)
• Balai : multi-doigts en métal précieux
• Masse : env. 90 g
• Linéarité : standard ±0.2% / précision ±0.1%
• Résistance d'isolement : ≥1000MΩ (500V D.C.)
• Tension d'isolement : 500V A.C. / 1 min
