Potentiomètre monotour OF50

manuelbobinébobiné

Produit

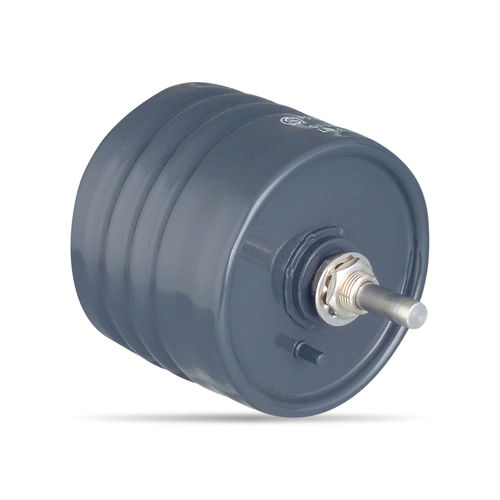

Potentiomètre à huile OF50 (mono-tour, bobiné, montage par douille).

Présentation

• Mono-tour
• Bobiné (wirewound)
• Montage par douille

Spécifications générales
Plage de résistance standard : 100Ω～20KΩ
Valeur maximale pratique : 50KΩ
Tolérance totale de résistance : Standard ±10% (K) ; Précision ±5% (J)
Tolérance de linéarité indépendante : Standard ±1,0% ; Précision ±0,5%
Puissance nominale : 5,0 W
Bruit : <100Ω E.N.R.
Course électrique : 280°±5°
Course mécanique : 300°±5°
Résistance d'isolement : >100MΩ (1000V.D.C.)
Tenue diélectrique : 1 minute à 1 000V A.C.
Couple de démarrage : <30mN·m (300gf·cm)
Résistance de butée : env. 0,9N·m (9kgf·cm)
Coefficient de température de la résistance : ±20 p.p.m./℃
Masse : env. 300 g

Spécifications spéciales disponibles

• Types d'axe spéciaux : diamètre axe φ6.35mm et douille en pouces ; usinage spécial sur l'axe ; sorties d'axe avant et arrière (axe arrière Ø6 mm, longueur 25 mm)
• Course électrique spéciale
• Tirage additionnel : jusqu'à 1 tap
• Sans butée : la course électrique reste 280°±5°
• Multi-groupes : jusqu'à 2 groupes (méthode de montage modifiée : de montage par douille à montage par vis)

Caractéristiques / récapitulatif technique

• Modèle : OF50
• Type : à huile, mono-tour, bobiné
• Plage de résistance : 100Ω à 20KΩ (standard) ; jusqu'à 50KΩ en pratique
• Options de tolérance : ±10% (K) standard ; ±5% (J) précision
• Linéarité : ±1,0% standard ; ±0,5% précision
• Puissance nominale : 5,0 W
• Course électrique/mécanique : 280°±5° / 300°±5°
• Isolation & diélectrique : >100MΩ (1000V.D.C.), 1 minute à 1 000V A.C.
• Couple de démarrage & résistance de butée : <30mN·m ; env. 0,9N·m
• Coefficient de température : ±20 p.p.m./℃
• Masse : env. 300 g
