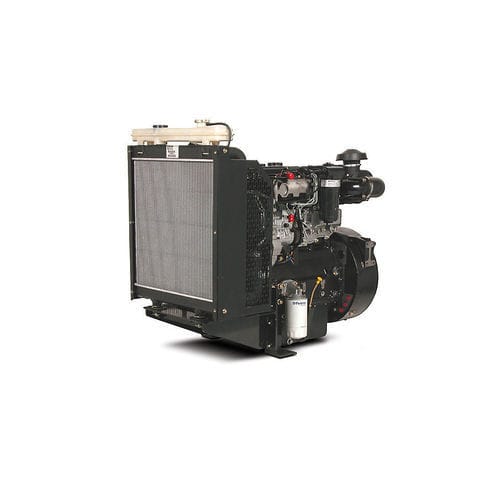

Moteur diesel 1104C-44TG

à 4 cylindresturboen ligne

Présentation
Les moteurs 1104 ElectropaK établissent la référence pour la production d'énergie en mode prime et secours. Les moteurs 4 cylindres de 4,4 litres fonctionnent de manière régulière et silencieuse et peuvent être commandés électroniquement pour optimiser la combustion en fonction de la charge appliquée. Ils fournissent des puissances prime et secours fiables pour les applications de groupes électrogènes.

Caractéristiques principales (résumé)
Puissance mécanique brute : 56-62 kWm
Puissance électrique typique : 60-67 kVA (48-53 kWe)
Émissions : EU Stage II / U.S. EPA Tier 2
Vitesse nominale : 1500 / 1800 tr/min
50 Hz Puissance électrique typique (Prime / Secours) : 60,4 kVA / 66,7 kVA
60 Hz Puissance électrique typique (Prime / Secours) : 54,3 kWe / 60 kWe

Points forts

• Fonctionnement fiable — faible consommation de carburant et d'huile ; intervalles de maintenance tous les 500 heures.
• Installation simplifiée — mêmes extrémités avant et arrière, points de connexion et composants communs à la série 1100 pour faciliter l'installation et le remplacement.

Équipement standard
Système d'admission d'air

• Filtre à air monté

Système de contrôle

• Solénoïde d'arrêt 12 V alimenté pour fonctionner
• Démarreur 12 V et alternateur 12 V 65 A avec sortie CC

Système de refroidissement

• Radiateur et tuyauterie montés
• Système thermostatique avec pompe de circulation entraînée par engrenage et ventilateur axial entraîné par courroie

Volants et carter de volant

• Volant selon SAE J620 taille 10/11½
• Carter de volant SAE n°3

Système d'alimentation en carburant

• Filtre carburant Ecoplus
• Pompe de type rotatif

Général

• Bougie de préchauffage pour démarrage à froid

Système d'huile

• Carter en fonte avec bouchon de remplissage et jauge
• Filtre huile à cartouche (spin-on)

Dimensions ElectropaK
Longueur : 48,8 in / 1239 mm
Largeur : 24,2 in / 615 mm
Hauteur : 37,4 in / 951 mm

Dimensions moteur (typique)
Poids à sec : 884 lb / 401 kg

Remarques / Définitions

• Prime Power — puissance disponible en charge variable en l'absence d'un réseau principal. Surcharge de 10% permise pendant une heure toutes les 12 heures d'exploitation.
• Standby Power — puissance disponible en charge variable en cas de défaillance du réseau principal. Aucune surcharge n'est permise.
• *Dimensions finales dépendantes des options sélectionnées.

Spécifications techniques

• Famille de modèle : 1104 ElectropaK (4 cylindres, 4,4 l)
• Nombre de cylindres : 4 en ligne
• Alésage : 105 mm (4.13 in)
• Course : 127 mm (5 in)
• Cylindrée : 4,4 l (269 in³)
• Taux de compression : 18.2:1
• Aspiration : Turbo
• Système de combustion : Injection directe
• Rotation vue du côté volant : Antihoraire
• Système de refroidissement : Liquide
• Post-traitement : - (non spécifié)
• Rendement typique d'alternateur : 90%
• Commutable : Oui
• Certification émissions : EU Stage II / U.S. EPA Tier 2
• Puissances électriques typiques (sélection) : 50 Hz prime 60,4 kVA, 50 Hz secours 66,7 kVA ; 60 Hz prime 54,3 kWe, 60 Hz secours 60 kWe
• Plage de puissance mécanique brute : 56-62 kWm
• Plage de puissance électrique typique (général) : 60-67 kVA (48-53 kWe)
