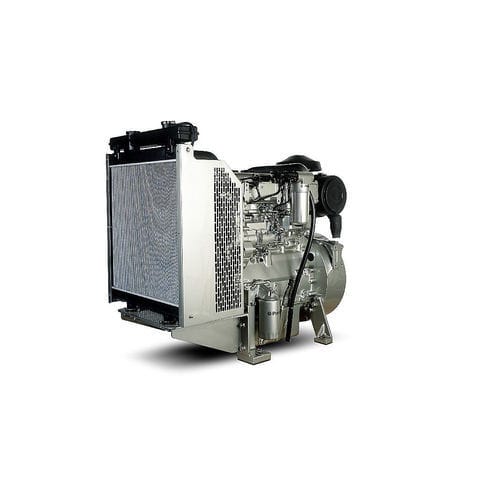

Moteur diesel 1104A-44TG

à 4 cylindresen ligneturbo

Présentation
La gamme 1104 ElectropaK comprend des moteurs diesel 4 cylindres de 4,4 litres conçus pour la production d'énergie en service prime et secours. Ces moteurs offrent un fonctionnement silencieux et régulier et peuvent être commandés électroniquement pour optimiser la combustion en fonction de la charge. Les puissances typiques des groupes vont de 65 à 100 kVA, couvrant les besoins industriels courants.

Points clés

• Fonctionnement fiable : Faible consommation de carburant et d'huile avec intervalles de service de 500 heures.
• Installation simple : Parties avant et arrière, points de connexion et composants communs sur la série 1100 pour faciliter l'intégration.

Principales caractéristiques (résumé)
Puissance mécanique brute : 59,6–94,5 kWm
Puissance électrique typique : 65–100 kVA (52–80 kWe)
Émissions : Optimisées pour la consommation de carburant

Équipement standard (synthèse)

• Système d'admission d'air : Filtre à air monté
• Système de contrôle : Démarreur 12 V et alternateur 12 V 65 A avec sortie DC ; électrovanne d'arrêt 12 V alimentée en position marche
• Système de refroidissement : Radiateur et tuyauterie montés ; système thermostatique avec pompe de circulation entraînée par engrenage et ventilateur axial entraîné par courroie
• Volants et carter : Volant d'inertie haute inertie conforme SAE J620 taille 10/11½ ; carter de volant SAE 3
• Système de carburant : Filtre Ecoplus ; pompe à déplacement rotatif
• Général : Bougie de préchauffage pour démarrage à froid
• Système d'huile : Carter humide avec bouchon de remplissage et jauge ; filtre à huile remplaçable

Plage de puissance totale
Puissance mécanique brute : 59,6–94,5 kWm
Puissance électrique typique : 65–100 kVA (52–80 kWe)
Vitesse nominale : 1500/1800 tr/min

Normes d'émissions
Émissions : Optimisées pour la consommation de carburant

Sortie électrique typique 50 Hz
Prime : 65–80 kVA
Secours : 71,5–88 kVA

Sortie électrique typique 60 Hz
Prime : 60,8–73 kWe
Secours : 66,9–80,3 kWe

Général
Nombre de cylindres : 4 en ligne verticale
Alésage : 105 mm
Course : 127 mm
Déplacement : 4,4 L
Taux de compression : 17,25:1
Aspiration : Turbo
Système d'injection : Injection directe
Rotation vue côté volant : Sens anti-horaire
Refroidissement : Liquide
Post-traitement : -
Efficacité alternateur typique : 89%
Commutable : Oui

Dimensions ElectropaK
Longueur : 1241 mm
Largeur : 629 mm
Hauteur : 951 mm

Dimensions moteur*
Poids à sec : 463 kg

Avertissement
*Les dimensions finales dépendent des options sélectionnées

Définitions
Prime Power (puissance prime) : Puissance disponible à charge variable en l'absence de réseau principal. Surcharge de 10 % permise pendant une heure toutes les 12 heures de fonctionnement.
Standby Power (puissance secours) : Puissance disponible à charge variable en cas de défaillance du réseau principal. Aucune surcharge permise.

Caractéristiques techniques

• Famille de modèles : 1104 ElectropaK
• Puissance mécanique brute : 59,6 - 94,5 kWm
• Puissance électrique typique : 65-100 kVA (52-80 kWe)
• Vitesses nominales : 1500 et 1800 tr/min
• Émissions : Optimisées pour la consommation
• Cylindres : 4 en ligne verticale
• Alésage x course : 105 mm x 127 mm
• Déplacement : 4,4 litres
• Taux de compression : 17,25:1
• Aspiration : Turbo
• Combustion : Injection directe
• Refroidissement : Liquide
• Efficacité alternateur typique : 89%
• Dimensions ElectropaK (L×l×H) : 1241 × 629 × 951 mm
• Poids à sec du moteur : 463 kg
• Intervalle de service : 500 heures
