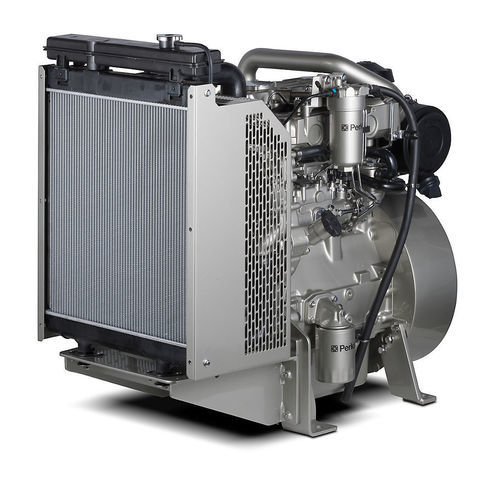

Moteur diesel 1103D-33G

à 3 cylindresturboinjection directe

Présentation
Le Perkins 1103D-33G est un moteur diesel 3 cylindres de 3,3 litres conçu pour la production d'énergie en service continu (prime) et en secours (standby). Il respecte la norme d'émissions EU Stage IIIA (équivalent U.S. EPA Tier 3) et offre une consommation adaptée aux applications de puissance continue ainsi qu'une bonne capacité d'acceptation de charge pour les installations de secours.

Caractéristiques principales

• Puissance mécanique brute : 30 - 38 kWm
• Puissance électrique typique : 32-40 kVA (25-32 kWe)
• Émissions : EU Stage IIIA
• Régime nominal : 1500/1800 tr/min

Points clés

• Facilité d'entretien : Versions atmosphériques ou turbocompressées ; injection mécanique avec intervalles de maintenance à 500 heures pour simplifier l'entretien.
• Transition simple : Interfaces d'installation communes à la série 1100 pour faciliter les montées en puissance.
• Filtration huile/carburant : Filtration de haute qualité pour une fiabilité et une durabilité accrues en service continu.
• Capacité en puissance prime : La gamme fournit 28–68 kWm offrant 30–59 kVA en sortie génératrice selon configuration.

Spécifications produit (sélection)
Plage de puissance totale
Puissance mécanique brute : 30 - 38 kWm
Puissance électrique typique : 32-40 kVA (25-32 kWe)
Régime nominal : 1500/1800 tr/min

Normes d'émission
Émissions : EU Stage IIIA (équivalent U.S. EPA Tier 3)

Sortie électrique typique 50 Hz
Prime : 32 kVA
Standby : 35 kVA

Sortie électrique typique 60 Hz
Prime : 29 kWe
Standby : 32 kWe

Général
Nombre de cylindres : 3 en ligne verticale
Alésage : 105 mm
Course : 127 mm
Cylindrée : 3,3 l
Taux de compression : 19,25:1
Aspiration : Atmosphérique (naturally aspirated)
Système de combustion : Injection directe
Sens de rotation (côté volant) : Anti-horaire
Refroidissement : Liquide
Post-traitement : -
Rendement typique de l'alternateur : 89%
Configuration commutable : Oui

Dimensions moteur*
Longueur : 1000 mm
Largeur : 631 mm
Poids à sec : 329 kg

Dimensions ElectropaK
Longueur : 1000 mm
Largeur : 631 mm
Hauteur : 951 mm

Équipement standard (sélection)

• Système d'admission : Filtre à air monté
• Système de commande : Démarreur 12 V et alternateur 12 V 65 A avec sortie DC ; solénoïde d'arrêt 12 V alimenté en marche
• Système de refroidissement : Radiateur et tuyauterie montés ; système thermostatique avec pompe de circulation entraînée par engrenage et ventilateur axial entraîné par courroie
• Volants et carter : Volant à forte inertie conforme SAE J620 taille 10/11½ ; carter d'embrayage SAE 3
• Système de carburant : Filtre carburant nouvelle génération ; pompe rotative
• Général : Supports de montage avant moteur
• Système huile : Carter humide avec bouchon et jauge ; filtre à huile vissable

Notes
*Les dimensions finales dépendent des options sélectionnées

Caractéristiques techniques

• Modèle (désignation commerciale) : 1103D-33G
• Brand: Perkins
• Série moteur : 1100 Series
• Puissance mécanique brute : 30 - 38 kWm
• Puissance électrique typique : 32-40 kVA (25-32 kWe)
• Certification d'émissions : EU Stage IIIA (équivalent U.S. EPA Tier 3)
• Régimes nominal : 1500 / 1800 tr/min
• Nombre de cylindres : 3 en ligne verticale
• Alésage x Course : 105 mm x 127 mm
• Cylindrée : 3,3 l
• Taux de compression : 19,25:1
• Aspiration : Atmosphérique
• Combustion : Injection directe
• Rotation (côté volant) : Anti-horaire
• Refroidissement : Refroidissement liquide
• Rendement typique de l'alternateur : 89%
• Configuration commutable : Oui
• 50 Hz prime/standby : 32 kVA / 35 kVA
• 60 Hz prime/standby : 29 kWe / 32 kWe
• Poids à sec : 329 kg
• Dimensions moteur (L x l) : 1000 mm x 631 mm
• Dimensions ElectropaK (L x l x H) : 1000 mm x 631 mm x 951 mm
• Éléments standards : filtre à air monté, démarreur 12 V et alternateur, radiateur et tuyauterie montés, refroidissement thermostatique, volant d'inertie haute inertie (SAE J620 taille 10/11½), filtre carburant nouvelle génération, pompe carburant rotative, carter humide avec filtre à huile vissable
