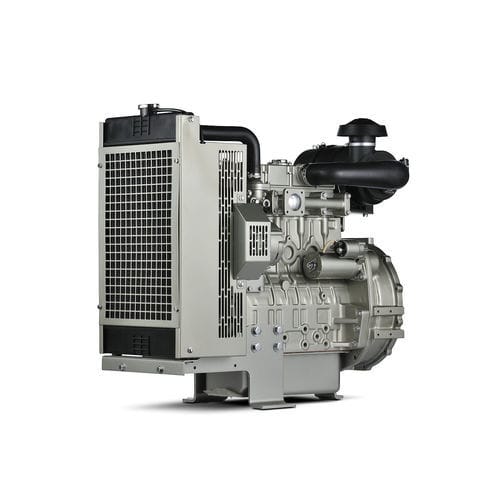

Moteur diesel 404D-22TAG

à 4 cylindresturboen ligne

Présentation
La gamme Perkins 404 pour production électrique (EP) est le membre le plus important et le plus abouti de la série 400. Le 404D-22TAG 4 cylindres 2,2 L réduit le bruit, les vibrations et les aspérités (NVH) tout en offrant des performances fiables pour les groupes électrogènes dans les zones non régulées, conforme UN ECE R96 Stage IIIA à régime constant et U.S. EPA Stationary Emergency Engine. Avantages pour l'acheteur : démarrage à froid fiable, faible coût d'exploitation, compacité et bonne consommation de carburant.

Caractéristiques clés

• Puissance mécanique brute : 34,4-36,3 kWm
• Puissance électrique typique : 37-40 kVA (29-32 kWe)
• Émissions : UN ECE R96 Stage IIIA régime constant ; U.S. EPA Stationary Emergency Engine

Points clés

• Coût d'exploitation réduit sur la durée — Fiabilité, consommation efficace, installation simple et composants éprouvés réduisent le coût total de possession. Options d'après-traitement disponibles pour réduire les coûts.
• Compact, silencieux et adapté aux sites sensibles au bruit — Fournit une plage 20-40 kVA avec la finesse d'un 4 cylindres et une réduction du bruit, adapté aux installations urbaines sensibles au bruit.

Spécifications produit
Plage de puissance totale
Puissance mécanique brute : 34,4-36,3 kWm
Puissance électrique typique : 37-40 kVA (29-32 kWe)
Vitesse nominale : 1800 tr/min

Normes d'émission
Émissions : UN ECE R96 Stage IIIA régime constant ; U.S. EPA Stationary Emergency Engine

Puissance électrique type 60 Hz
Prime : 29,2 kWe
Standby : 32,1 kWe

Général
Nombre de cylindres : 4 en ligne
Alésage : 84 mm (3,3 in)
Course : 100 mm (3,9 in)
Cylindrée : 2,2 l (135,2 in³)
Taux de compression : 23,3:1
Aspiration : Turbochargé après-refroidi
Système de combustion : Injection indirecte
Rotation vue côté volant : Anti-horaire
Système de refroidissement : Liquide
Après-traitement : -
Efficacité alternateur typique : 90%
Commutation : Non

Dimensions ElectropaK
Longueur : 1050 mm (41,3 in)
Largeur : 710 mm (28 in)
Hauteur : 998 mm (39,3 in)
Poids à sec : 306 kg (675 lb)

Remarques
* Dimensions finales selon options choisies.
* ESE (1800 rpm) uniquement - Emergency Stationary Equipment.

Équipement standard
Admission d'air

• Filtre à air monté

Système de commande

• Démarreur 12 V et alternateur 12 V 65 A avec sortie DC
• Solénoïde d'arrêt électronique (ESOS) 12 V sous tension pour fonctionner

Système de refroidissement

• Contacteur température liquide de refroidissement
• Radiateur monté, tuyauterie et protections
• Système thermostatique avec pompe à liquide entraînée par courroie et ventilateur axial

Volants et carter

• 1800 tr/min
• Carter d'embrayage SAE 4 long
• Volant haute inertie conforme SAE J620 taille 7½ heavy

Système d'alimentation

• Pompe d'injection type cassette régulée électroniquement
• Filtre carburant à élément divisé

Général

• Supports moteur avant et arrière
• Ramonage de bougie de préchauffage et commutateur chauffe/démarreur

Système huile

• Contacteur pression d'huile
• Filtre à huile à circulation complète à montage vissable
• Carter humide en acier avec remplissage et jauge

Caractéristiques techniques

• Modèle : 404D-22TAG
• Brand: Perkins
• Famille moteur : 404 (4 cylindres, 2,2 litre)
• Puissance mécanique brute : 34,4-36,3 kWm
• Puissance électrique typique : 37-40 kVA (29-32 kWe)
• Vitesse nominale : 1800 tr/min
• Prime (60 Hz) : 29,2 kWe
• Standby (60 Hz) : 32,1 kWe
• Certification émissions : UN ECE R96 Stage IIIA régime constant ; U.S. EPA Stationary Emergency Engine
• Nombre de cylindres : 4 en ligne
• Alésage x course : 84 mm x 100 mm
• Cylindrée : 2,2 l
• Taux de compression : 23,3:1
• Aspiration : Turbochargé après-refroidi
• Système de combustion : Injection indirecte
• Rotation : Anti-horaire (vue côté volant)
• Refroidissement : Liquide
• Efficacité alternateur typique : 90%
• Dimensions ElectropaK (L×l×H) : 1050 mm × 710 mm × 998 mm
• Poids à sec (ElectropaK) : 306 kg
