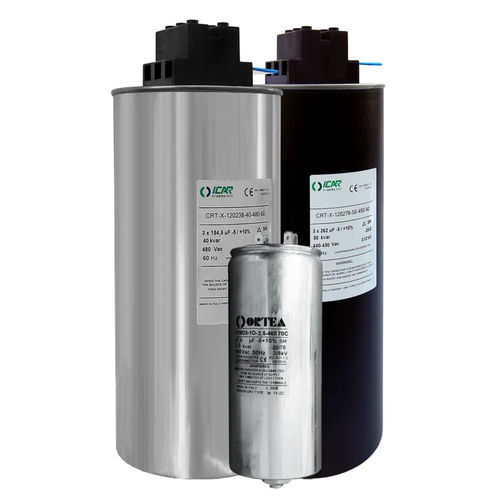

Condensateur cylindrique CRM25-1O

PFCcorrection de facteur de puissancepar résistance

Présentation
Composants pour correction du facteur de puissance : condensateurs monophasés (série CRM25-1) et triphasés (série CRT‑X), disponibles en unités individuelles et en kits.

Condensateurs monophasés — CRM25-1 Revamping
Entête de tableau : Code | Nom | Tension nominale | Puissance | Diamètre | Hauteur | Fréquence
Exemples :
6DCRMO0333D50 | CRM25-1O | 400 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333B50 | CRM25-1O | 460 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333C50 | CRM25-1O | 550 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz

KIT Condensateurs monophasés — CRM25-1 Revamping
Exemples de kits :
ICRM25333400 | CRM25-1O | 400 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25333460 | CRM25-1O | 460 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz

Condensateurs monophasés — CRM25-1 70°C
Exemples :
6DCRMO0250D50 | CRM25-1O | 400 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0265E50 | CRM25-1O | 660 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz

KIT Condensateurs monophasés — CRM25-1 70°C
Exemples :
ICRM25250400 | CRM25-1O | 400 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25250550 | CRM25-1O | 550 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz

Condensateurs monophasés — CRM25-1
Exemples représentatifs :
6DCRMO0069A50 | CRM25-1O | 415 V | 0,69 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0138A50 | CRM25-1O | 415 V | 1,38 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0275A50 | CRM25-1O | 415 V | 2,75 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMK0550A50 | CRM25-1K | 415 V | 5,5 kVAr | 60 mm | 138 mm | 50 Hz

KIT Condensateurs monophasés — CRM25-1
Exemples de kits :
ICRM25069415 | CRM25-1O | 415 V | 0,69 kVAr | 60 mm | 90 mm | 50 Hz
ICRM25275460 | CRM25-1O | 460 V | 2,75 kVAr | 60 mm | 140 mm | 50 Hz

Résistances de décharge
Code | Spécification
6RA21610262 | 120 kΩ — 500 V — 2 W
6RA21610263 | 180 kΩ — 500 V — 2 W
6RA21610265 | 330 kΩ — 750 V — 3 W

Condensateurs triphasés — CRT‑X Gray
Entête de tableau et exemples (50 Hz) :
6DCRTX0500F50 | CRT‑X gray | 400–415 V | 5 kVAr | 75 mm | 210 mm | 50 Hz
6DCRTX1500F50 | CRT‑X gray | 400–415 V | 15 kVAr | 100 mm | 210 mm | 50 Hz
6DCRTX5000F50 | CRT‑X gray | 400–415 V | 50 kVAr | 120 mm | 280 mm | 50 Hz

Variantes CRT‑X Gray supplémentaires
Variantes disponibles : 450 V, 525 V, 690 V et plages mixtes (ex. 400–415 V) ; puissances 5–50 kVAr ; diamètres 75–120 mm ; hauteurs 210–280 mm selon modèle.

CRT‑X — variantes 60 Hz / 480 V / 480–525 / 480–690
Versions spécifiques pour 60 Hz et tensions alternatives (480 V, 525 V, 690 V) avec dimensions et puissances correspondantes.

Condensateurs triphasés — CRT‑X Black
La série CRT‑X black propose la même gamme de puissances, tensions et formats mécaniques que la version gray, adaptées aux mêmes besoins d'installation.

Caractéristiques / spécifications techniques

• Familles de produits : CRM25-1 (monophasés) et CRT‑X (triphasés) ; unités et kits disponibles.
• Tensions nominales : 400, 415, 450, 460, 480, 525, 550, 660, 690 V et plages (ex. 400–415 V).
• Puissances nominales : 0,69 kVAr à 50 kVAr selon modèle.
• Diamètres typiques : 60 mm (unités monophasées), 75 / 85 / 100 / 120 mm (triphasés).
• Hauteurs typiques : 80 / 90 / 138 / 140 / 210 / 247 / 280 mm selon modèle et puissance.
• Fréquences : 50 Hz standard ; variants 60 Hz disponibles pour références spécifiques.
• Formes : condensateurs individuels et kits pour montage ou révision.
• Accessoires : résistances de décharge avec valeurs et puissances indiquées pour décharge sécurisée.
