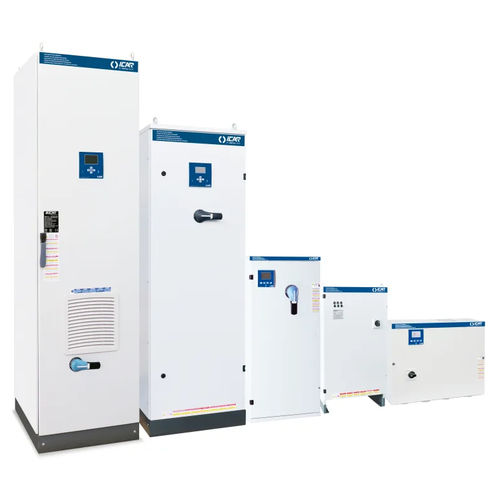

Système PFC avec self FV35

Description
Système automatique de compensation détuné du facteur de puissance utilisant des condensateurs en polypropylène métallisé HIGH GRADIENT PLUS. Conçu pour réseaux industriels 400 V afin d'améliorer le facteur de puissance, limiter les résonances harmoniques et garantir une compensation réactive stable en présence d'harmoniques.

Caractéristiques techniques

• Tension nominale du système (Ue) : 400 V
• Tension nominale du condensateur (Un) : 550 V
• Tension maximale d'utilisation (Umax) : 600 V
• Fréquence : 50 Hz
• THDIR : 100 %
• I250Hz : >25 %
• THDVR : ≤6 %
• Fréquence de dé-tuning (fD) : 135 Hz

Systèmes automatiques détunés — MULTImatic (exemples)
Code | Nom | Puissance réactive Ue=400V | Déconnecteur | Icc | Classe IP | Poids | Fiche technique
IN5LFF260050702 | MULTImatic | 60 kVAr | 250 | 17 | IP4X | 250 | Fiche disponible (PDF)
IN5LFF310050702 | MULTImatic | 100 kVAr | 250 | 17 | IP4X | 315 | Fiche disponible (PDF)
IN5LFF314050702 | MULTImatic | 140 kVAr | 400 | 25 | IP4X | 380 | Fiche disponible (PDF)
IN5LFF320050702 | MULTImatic | 200 kVAr | 630 | 25 | IP4X | 460 | Fiche disponible (PDF)
IN5LFF324050702 | MULTImatic | 240 kVAr | 630 | 25 | IP4X | 520 | Fiche disponible (PDF)
IN5LFF328050702 | MULTImatic | 280 kVAr | 2x400 | 25 | IP4X | 740 | Fiche disponible (PDF)
IN5LFF332050702 | MULTImatic | 320 kVAr | 2x630 | 25 | IP4X | 800 | Fiche disponible (PDF)
IN5LFF336050702 | MULTImatic | 360 kVAr | 2x630 | 25 | IP4X | 860 | Fiche disponible (PDF)
IN5LFF340050702 | MULTImatic | 400 kVAr | 2x630 | 25 | IP4X | 920 | Fiche disponible (PDF)
IN5LFF344050702 | MULTImatic | 440 kVAr | 2x630 | 25 | IP4X | 980 | Fiche disponible (PDF)
IN5LFF348050702 | MULTImatic | 480 kVAr | 2x630 | 25 | IP4X | 1040 | Fiche disponible (PDF)

Racks détunés — MULTIrack (exemples)
Code | Nom | Puissance réactive Ue=400V | Classe IP | Poids | Fiche technique
IX5LFF220050009 | MULTIrack | 20 kVAr | IP00 | 38 | Fiche disponible (PDF)
IX5LFF240050009 | MULTIrack | 40 kVAr | IP00 | 62 | Fiche disponible (PDF)

Remarques
Des fiches techniques et cartes de configuration (PDF) sont disponibles pour chaque code produit. Pour le choix, l'installation et les études harmoniques, contactez le support technique.
