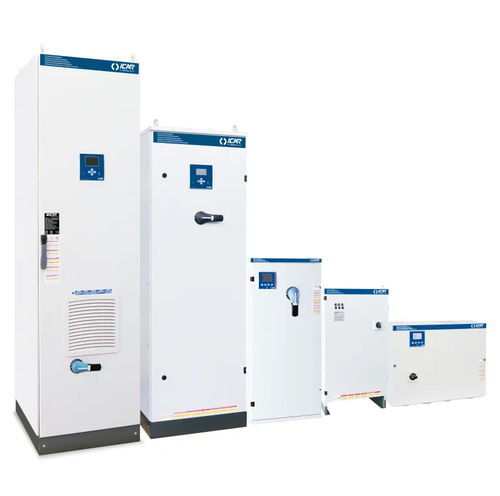

Système PFC FH20-60Hz-230V

Aperçu
La correction du facteur de puissance améliore l'efficacité énergétique, réduit les chutes de tension et les harmoniques de courant, et contribue à éviter les pénalités facturées pour un mauvais facteur de puissance.

Produit
SOLUTIONS DE CORRECTION DU FACTEUR DE PUISSANCE AVEC CONDENSATEURS EN POLYPROPYLÈNE MÉTALLISÉS À HAUT GRADIENT — famille MULTImatic.

Spécifications techniques
Tension nominale Ue : 230 V
Tension nominale du condensateur Un : 350 V
Tension maximale de service Umax : 385 V
Fréquence : 60 Hz
THDIR% : 100%
I250Hz% : ≤25%
THDVR% : ≤6%
Fréquence de dépointage fD : 216 Hz

MULTImatic - Configurations disponibles (sélection)
Numéro de référence | Puissance réactive Ue=230V | Sectionneur | Icc | Degré IP | Poids
IN7ABB288060701 | 88 VA | 400 | 25 | IP4X | 250 kg
IN7ABB313860701 | 138 VA | 630 | 25 | IP4X | 315 kg
IN7ABB318860701 | 188 VA | 800 | 50 | IP4X | 380 kg
IN7ABB323860701 | 238 VA | 1250 | 50 | IP4X | 460 kg
IN7ABB328860701 | 288 VA | 1250 | 50 | IP4X | 520 kg
IN7ABB335060701 | 350 VA | 2x800 | 50 | IP4X | 740 kg
IN7ABB340060701 | 400 VA | 2x800 | 50 | IP4X | 800 kg
IN7ABB345060701 | 450 VA | 2x1250 | 50 | IP4X | 860 kg
IN7ABB350060701 | 500 VA | 2x1250 | 50 | IP4X | 920 kg
IN7ABB355060701 | 550 VA | 2x1250 | 50 | IP4X | 980 kg
IN7ABB360060701 | 600 VA | 2x1250 | 50 | IP4X | 1040 kg

Caractéristiques / détails techniques

• Tension nominale (Ue) : 230 V
• Tension nominale du condensateur (Un) : 350 V
• Tension maximale de service (Umax) : 385 V
• Fréquence : 60 Hz
• THDIR% : 100%
• I250Hz% : ≤25%
• THDVR% : ≤6%
• Fréquence de dépointage (fD) : 216 Hz
• Configurations MULTImatic disponibles de 88 VA à 600 VA (voir sélection ci‑dessus)
• Le sectionneur et le courant de court‑circuit (Icc) varient selon la configuration
• Degré de protection pour les configurations listées : IP4X
