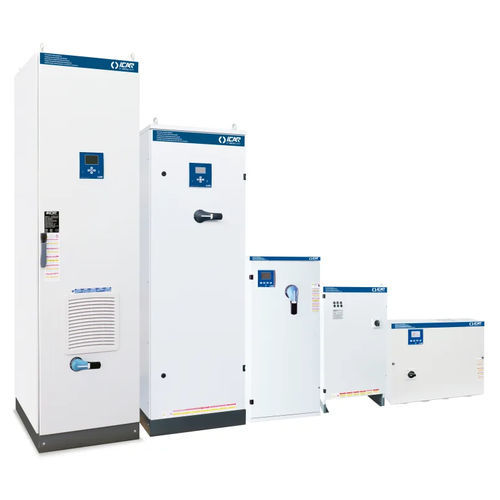

Système PFC HP10-60Hz-230V

Présentation
La famille de produits HP10 propose des solutions de correction du facteur de puissance (PFC) basées sur des condensateurs en polypropylène métallisé à fort gradient pour réseaux 230 V, 60 Hz. Disponible en banques fixes et banques automatiques selon plusieurs séries (MICROfix, MICROmatic, MINImatic, MULTImatic). Caractéristiques électriques clés : tension nominale du condensateur Un = 350 V, tension de fonctionnement maximale Umax = 385 V et THDIR ≤ 20 %. Les systèmes sont spécifiés avec les calibres recommandés de sectionneurs sous charge, les valeurs de courant de court-circuit (Icc) et les degrés de protection IP pour faciliter l'intégration industrielle.

Configurations disponibles
PFC fixe — MICROfix (exemples)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IB3DBB160060987 | MICROfix | 6 | 40 | 50 | IP3X | 12
IB3DBB180060987 | MICROfix | 8 | 40 | 50 | IP3X | 13
IB3DBB212060987 | MICROfix | 12 | 80 | 50 | IP3X | 15
IB3DBB216060987 | MICROfix | 16 | 80 | 50 | IP3X | 18
IB3DBB220060987 | MICROfix | 20 | 80 | 50 | IP3X | 20

PFC automatique — MICROmatic (exemples)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IC0ABB150060652 | MICROmatic | 5 | 63 | 50 | IP3X | 12
IC0ABB175060652 | MICROmatic | 7.5 | 63 | 50 | IP3X | 13
IC0ABB210060652 | MICROmatic | 10 | 80 | 50 | IP3X | 16
IC0ABB213060652 | MICROmatic | 13 | 80 | 50 | IP3X | 14
IC0ABB217060652 | MICROmatic | 17 | 80 | 50 | IP3X | 17
IC0ABB220060652 | MICROmatic | 20 | 100 | 50 | IP3X | 18
IC0ABB223060652 | MICROmatic | 23 | 100 | 50 | IP3X | 20
IC0ABB227060652 | MICROmatic | 27 | 100 | 50 | IP3X | 22

PFC automatique — MINImatic (exemples)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IF0ABB230060652 | MINImatic | 30 | 250 | 9 | IP3X | 41
IF0ABB242060652 | MINImatic | 42 | 250 | 9 | IP3X | 47
IF0ABB251060652 | MINImatic | 51 | 315 | 9 | IP3X | 51
IF0ABB262060652 | MINImatic | 62 | 315 | 9 | IP3X | 54
IF0ABB272060652 | MINImatic | 72 | 400 | 9 | IP3X | 60
IF0ABB278060652 | MINImatic | 78 | 500 | 9 | IP3X | 65
IF0ABB290060652 | MINImatic | 90 | 500 | 9 | IP3X | 69

PFC automatique — MULTImatic (exemples)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IN0ABB312060700 | MULTImatic | 120 | 800 | 50 | IP4X | 190
IN0ABB315060700 | MULTImatic | 150 | 1250 | 50 | IP4X | 210
IN0ABB318060700 | MULTImatic | 180 | 1250 | 50 | IP4X | 230
IN0ABB321060700 | MULTImatic | 210 | 1250 | 50 | IP4X | 270
IN0ABB324060700 | MULTImatic | 240 | 2x800 | 50 | IP4X | 420
IN0ABB327060700 | MULTImatic | 270 | 2x800 | 50 | IP4X | 500
IN0ABB330060700 | MULTImatic | 300 | 2x1250 | 50 | IP4X | 520
IN0ABB333060700 | MULTImatic | 330 | 2x1250 | 50 | IP4X | 560
IN0ABB336060700 | MULTImatic | 360 | 2x1250 | 50 | IP4X | 580
IN0ABB339060700 | MULTImatic | 390 | 2x1250 | 50 | IP4X | 620
IN0ABB342060700 | MULTImatic | 420 | 2x1250 | 50 | IP4X | 660

Caractéristiques techniques
Tension nominale Ue : 230 V
Tension nominale du condensateur Un : 350 V
Tension maximale d'utilisation Umax : 385 V
Fréquence : 60 Hz
THDIR% : ≤20 %

• Modèle : HP10 (famille de produits)
• Series disponibles : MICROfix (banques fixes), MICROmatic (petites automatiques), MINImatic (automatiques moyennes), MULTImatic (automatiques grandes)
• Plage de puissances réactives (exemples) : de 5 kVAr à 420 kVAr selon série et configuration
• Indice IP : IP3X pour MICROfix/MICROmatic/MINImatic ; IP4X pour variantes MULTImatic
• Données fournies par configuration : numéro de pièce, nom de série, puissance réactive à Ue=230 V, calibre recommandé du sectionneur sous charge, courant de court-circuit (Icc), degré de protection et masse

Remarques
Sélectionner la configuration en fonction de la puissance réactive requise, de la capacité Icc et des exigences IP du site. Pour assistance technique et commande, fournir les paramètres réseau (Ue, Icc attendu) et les conditions d'installation au fournisseur.
