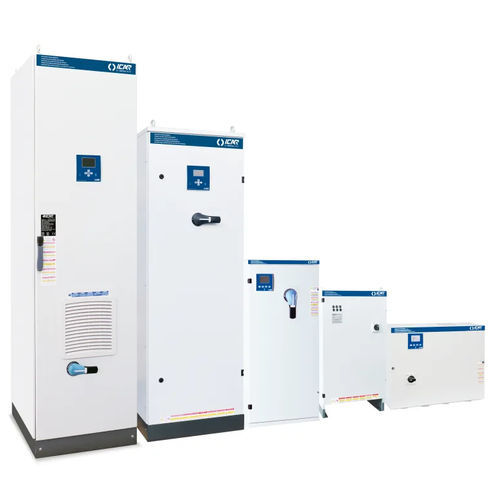

Système PFC FH20.S

Présentation
Solutions de compensation du facteur de puissance désaccordées utilisant des condensateurs en polypropylène métallisé à haut gradient pour réseaux industriels basse tension. Conçues pour fournir de la puissance réactive tout en limitant la résonance avec les harmoniques du réseau.

Caractéristiques techniques principales

• Tension nominale Ue : 400–415 V
• Tension nominale du condensateur Un : 550 V
• Tension maximale de fonctionnement Umax : 600 V
• Fréquence : 50 Hz
• THDIR : 100%
• I à 250 Hz (I250Hz%) : ≤25%
• Distorsion de tension (THDVR%) : ≤6%
• Fréquence de désaccord fD : 180 Hz

Configurations disponibles

• MULTIrack (batteries avec selfs de blocage) : assemblages détonés pour puissances réactives Ue=400 V — 20 kVAr, 40 kVAr, 80 kVAr (ex. codes : IX5DFF220050893, IX5DFF240050893, IX5DFF280050893)
• MULTImatic (systèmes automatiques désaccordés) : armoires automatiques avec paliers de puissance réactive de ~100 kVAr à 1032 kVAr ; options de déconnecteurs, tenue au court-circuit (Icc) et armoires IP4X (ex. codes : IU7AFF310050786 … IU7AFF396050786)
• MULTImatic IP55 : mêmes configurations automatiques en enveloppes IP55 pour environnements plus exigeants (ex. codes : IV7AFF310050786 … IV7AFF396050786)

Paramètres typiques par configuration

• Plages de puissances réactives : de 20 kVAr (MULTIrack) à 1032 kVAr (variantes MULTImatic)
• Calibre des déconnecteurs : 250 A, 400 A, 630 A, 800 A, 1250 A ou configurations doubles selon modèle
• Les valeurs Icc et les poids des panneaux varient selon le modèle (consulter la carte de listage)

Applications et conformité

• Usines industrielles, distribution électrique et utilities nécessitant un réactif désaccordé pour limiter la résonance parallèle
• Réduction de la demande de puissance réactive et atténuation des harmoniques de courant
• Conçu pour répondre aux exigences des installations de compensation en basse tension

Commande et documentation

• Codes pièces fournis pour chaque configuration ; consulter la fiche technique / carte de listage pour les données électriques et mécaniques détaillées
• Préciser la puissance réactive souhaitée, le niveau de protection (IP00/IP4X/IP55) et le calibre du déconnecteur lors de la commande
