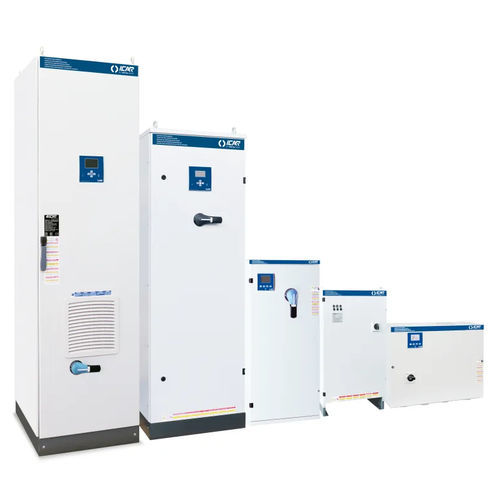

Système PFC FH20-60Hz-400V

Présentation
SOLUTIONS DE COMPENSATION DU FACTEUR DE PUISSANCE AVEC DES CONDENSATEURS EN POLYPROPYLÈNE MÉTALLISÉ À HAUT GRADIENT

Caractéristiques techniques
Tension nominale Ue: 400 V
Tension nominale du condensateur Un: 480 V
Tension maximale de fonctionnement Umax: 528 V
Fréquence: 60 Hz
THDIR: 100%
I250Hz: ≤25%
THDVR: ≤6%
Fréquence de désaccord fD: 216 Hz

Systèmes de compensation automatique détunés - MULTImatic
Colonnes: Code produit | Nom | Puissance réactive Ue=400V (kVAr) | Déconnecteur (A) | Icc | Classe IP | Poids (kg)
IN7AFF310060701 | MULTImatic | 100 | 250 | 17 | IP4X | 212
IN7AFF314060701 | MULTImatic | 140 | 400 | 25 | IP4X | 235
IN7AFF318060701 | MULTImatic | 180 | 400 | 25 | IP4X | 277
IN7AFF322060701 | MULTImatic | 220 | 630 | 25 | IP4X | 299
IN7AFF326060701 | MULTImatic | 260 | 630 | 25 | IP4X | 343
IN7AFF330060701 | MULTImatic | 300 | 800 | 50 | IP4X | 373
IN7AFF334060701 | MULTImatic | 340 | 800 | 50 | IP4X | 409
IN7AFF338060701 | MULTImatic | 380 | 1250 | 50 | IP4X | 437
IN7AFF342060701 | MULTImatic | 420 | 1250 | 50 | IP4X | 491
IN7AFF346060701 | MULTImatic | 460 | 1250 | 50 | IP4X | 512
IN7AFF350060701 | MULTImatic | 500 | 2x630 | 25 | IP4X | 644
IN7AFF356060701 | MULTImatic | 560 | 2x800 | 50 | IP4X | 678
IN7AFF364060701 | MULTImatic | 640 | 2x800 | 50 | IP4X | 741
IN7AFF372060701 | MULTImatic | 720 | 2x1250 | 50 | IP4X | 821
IN7AFF380060701 | MULTImatic | 800 | 2x1250 | 50 | IP4X | 884
IN7AFF388060701 | MULTImatic | 880 | 2x1250 | 50 | IP4X | 962
IN7AFF396060701 | MULTImatic | 960 | 2x1250 | 50 | IP4X | 1008

Batteries détunées - EUROrack
Colonnes: Code produit | Nom | Puissance réactive Ue=400V (kVAr) | Classe IP
IY7TFF225060360 | EUROrack | 25 | IP00
IY7TFF250060360 | EUROrack | 50 | IP00
IY7TFF310060360 | EUROrack | 100 | IP00

Remarques
Produit présenté comme système de compensation du facteur de puissance utilisant des condensateurs en polypropylène métallisé à haut gradient. Plusieurs variantes disponibles (unités MULTImatic et batteries EUROrack) couvrant une plage de 25 kVAr à 960 kVAr. Les fiches techniques détaillées sont disponibles par référence.

Caractéristiques / spécifications techniques

• Tension nominale Ue: 400 V
• Tension nominale du condensateur Un: 480 V
• Tension maximale de fonctionnement Umax: 528 V
• Fréquence nominale: 60 Hz
• THDIR: 100%
• I250Hz: ≤25%
• THDVR: ≤6%
• Fréquence de désaccord fD: 216 Hz
• Exemples de classes IP: IP4X (MULTImatic), IP00 (EUROrack)
• Large gamme de puissances réactives disponibles (25 kVAr à 960 kVAr)
