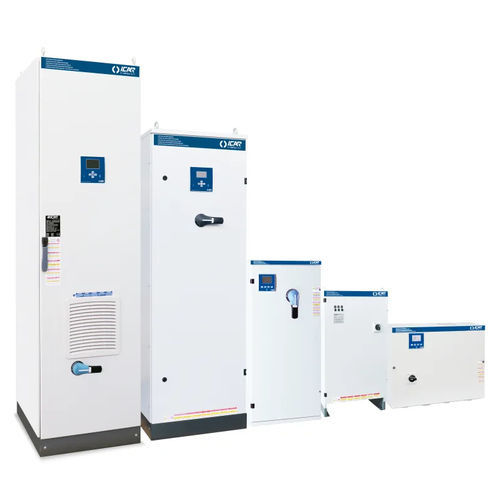

Système PFC avec self FH30

Présentation
FH30 est une solution modulaire de compensation du facteur de puissance détunée, basée sur des condensateurs en polypropylène métallisé à haut gradient. La gamme propose des versions avec selfs de blocage pour limiter les résonances et garantir la compatibilité avec les réseaux basse tension industriels.

Spécifications techniques
Tension nominale Ue : 400–415 V
Tension nominale du condensateur Un : 550 V
Tension maximale de fonctionnement Umax : 600 V
Fréquence : 50 Hz
THDIR : 100%
I250Hz : >25%
THDVR : ≤6%
Fréquence de détuning fD : 135 Hz

Configurations disponibles
MINImatic, MULTImatic, MULTImatic IP55, MINIrack, MULTIrack, EUROrack.
Plage de puissances réactives : 5,5 kVAr – 1027 kVAr selon les modèles et configurations.

Applications typiques
Réseaux industriels basse tension nécessitant une compensation du facteur de puissance avec atténuation des harmoniques : usines, installations CVC, centres de commande moteur et tableaux de distribution.

Commande et documentation
Chaque configuration est repérée par un code produit et des déconnecteurs/déclencheurs sélectionnables. Les tableaux de déclinaisons et fiches techniques (cartes de listage) sont disponibles au format PDF depuis la fiche produit ou sur demande.

Caractéristiques / spécifications techniques

• Famille de produit : FH30
• Application : Compensation du facteur de puissance avec condensateurs polypropylène métallisé
• Tension nominale Ue : 400–415 V
• Tension nominale du condensateur Un : 550 V
• Tension maximale de fonctionnement Umax : 600 V
• Fréquence : 50 Hz
• THDIR : 100%
• I250Hz : >25%
• THDVR : ≤6%
• Fréquence de détuning fD : 135 Hz
